Boquillas de limpieza de tanques estáticos vs rotativos: diferencias clave (2026)
Los ingenieros de procesos y los responsables de mantenimiento se enfrentan a una decisión crítica: ¿bolas de pulverización estáticas o cabezas de chorro rotativas? Cada tecnología tiene principios de funcionamiento distintos, mecánicas de limpieza y compensaciones económicas que afectan directamente al tiempo de ciclo, al consumo de agua y a los resultados de validación de limpieza. Esta guía compara ambos tipos en parámetros clave para ayudarte a seleccionar la solución adecuada para tu aplicación.
Índice
- [Qué define las boquillas estáticas y rotatorias] (#1-qué-define-estática-y-toberas-rotatorias)
- Comparación de principios operativos
- [Características de caudal y presión] (#3-características de caudal y presión)
- [Fuerza de impacto y mecanismo de limpieza] (#4-fuerza-impacto-y-mecanismo-de-limpieza)
- [Uniformidad de cobertura y tiempo de ciclo] (#5-uniformidad-y-tiempo-de ciclo)
- Mantenimiento y Fiabilidad
- Guía de selección específica para la aplicación
- [Coste total de propiedad] (#8-coste-total-de-propiedad)
- Errores comunes de instalación
- FAQ
- Conclusión
1. Qué define las toberas estáticas y rotatorias

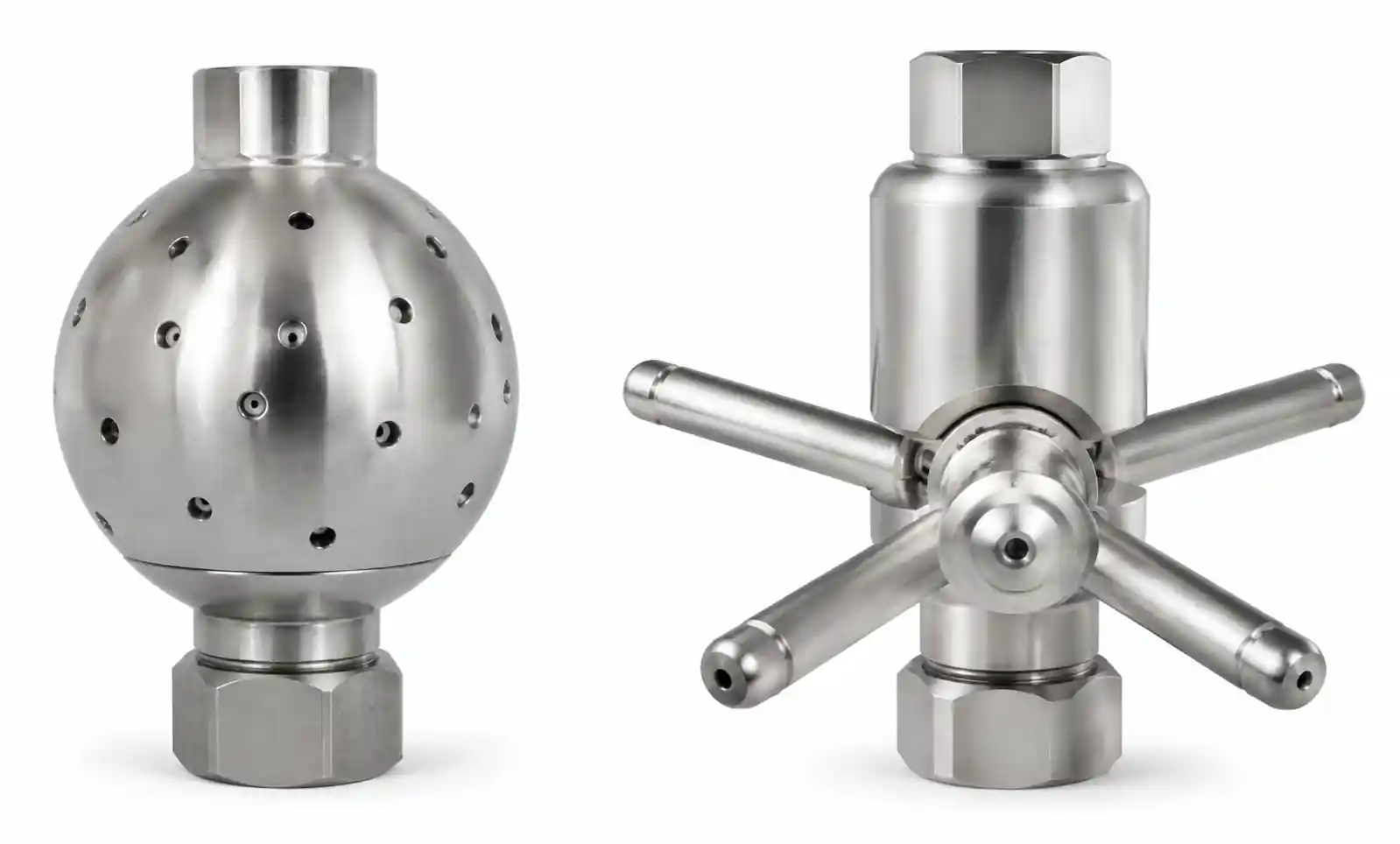

! 1-comparación de estática vs-tobera-rotatoria
Las bolas de pulverización estática son boquillas fijas con múltiples orificios perforados que producen un patrón de pulverización esférico. No tienen partes móviles: el líquido entra y sale por agujeros taladrados con precisión dispuestos alrededor de la esfera. El patrón de pulverización permanece fijo durante todo el ciclo de limpieza.
Las cabezas de chorro rotatorias utilizan uno o más brazos giratorios accionados por el propio fluido de limpieza. Los chorros de alta velocidad salen de los orificios de las toberas en brazos giratorios, creando patrones de rotación indexados o continuos que barren sistemáticamente todo el interior del tanque. La rotación se logra mediante mecanismos accionados por engranajes o fuerzas de reacción directas por chorro.
La diferencia fundamental: las toberas estáticas dependen de altos caudales y cobertura completa a través de numerosos orificios, mientras que las rotativas concentran la energía del fluido en chorros de alto impacto que desplazan físicamente los contaminantes.
2. Comparación de principios de funcionamiento

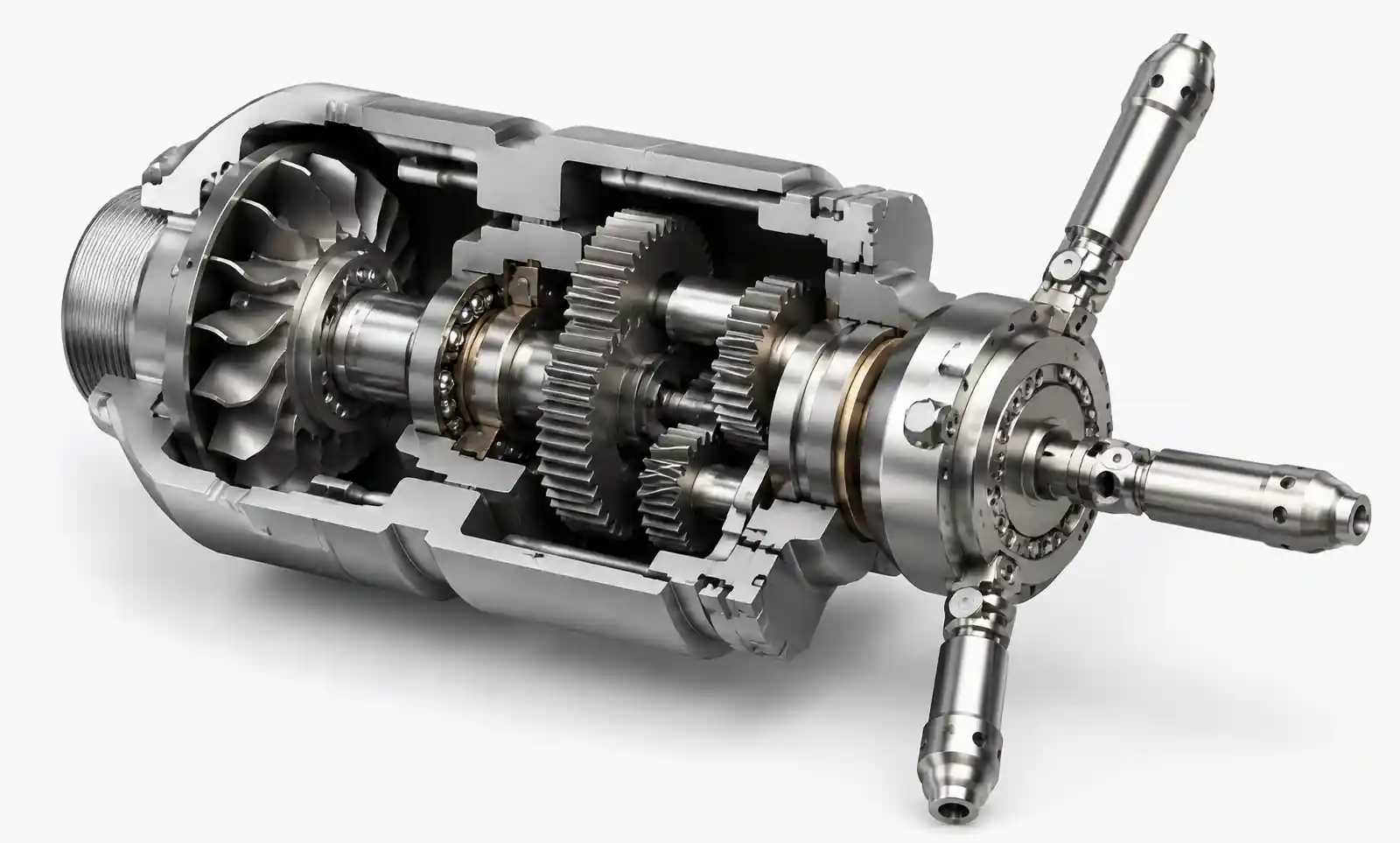

! 2-cabeza-rotatoria-mecanismo-interno
Operación de bola de pulverización estática: Distribuye líquido a través de 50–300+ orificios (2–6 mm de diámetro). El spray emerge a baja velocidad (3–8 m/s) y depende de un humectamiento completo en lugar de un impacto mecánico. La limpieza depende de la acción química, la temperatura y el tiempo de contacto.
Operación de la cabeza de chorro rotatorio: Concentra el flujo a través de 1–4 grandes orificios (4–12 mm) en brazos giratorios. La velocidad del chorro alcanza entre 15 y 35 m/s, generando una fuerza de impacto significativa. Las unidades accionadas por engranajes proporcionan una rotación constante a bajas presiones (1–3 bar); las cabezas de reacción a chorro requieren un mínimo de 2,5–3 bar.
3. Características de caudal y presión
| Tipo de boquilla | Caudal típico | Rango típico de presión | Configuración del orificio |
|---|---|---|---|
| Bola de pulverización estática | 20–150 L/min (5–40 GPM) | 1–4 bar (15–60 psi) | 50–300 pequeños orificios (2–6 mm) |
| Cabeza de chorro rotatoria (de un solo brazo) | 10–40 L/min (2,5–10 GPM) | 2,5–10 bar (35–150 psi) | 1–2 orificios grandes (4–10 mm) |
| Cabeza de chorro rotatoria (doble brazo) | 20–80 L/min (5–20 GPM) | 3–10 bar (45–150 psi) | 2–4 orificios grandes (6–12 mm) |
Las bolas de pulverización estática requieren un alto flujo volumétrico pero funcionan eficazmente a baja presión (1,5–2 bar suficientes para suelo ligero). Las toberas rotativas utilizan entre un 30 y un 60% menos de agua, pero requieren una presión mayor para generar fuerza de limpieza mecánica.
Selección de bombas: Los sistemas estáticos requieren bombas centrífugas de alto caudal y baja presión. Los sistemas rotativos necesitan bombas de flujo moderado y mayor presión—de desplazamiento positivo o diseños centrífugos de varias etapas.
4. Fuerza de impacto y mecanismo de limpieza
! 3-limpiamiento-comparación-impacto
Cálculo de la fuerza de impacto del chorro: F = ρ × Q × V
Para un orificio de bola de pulverización estática (2 mm, 1,5 bar): F ≈ 0,02 N por orificio. Para una cabeza de chorro rotatoria (8 mm, 5 bar): F ≈ 6,25 N por chorro.
El chorro rotatorio entrega aproximadamente 300× fuerza de impacto adicional que un único orificio estático.
| Mecanismo de limpieza | Bola de pulverización estática | Cabeza de chorro rotativo |
|---|---|---|
| Acción principal | Remojo químico + mojado | Impacto mecánico + acción química |
| Fuerza de impacto por chorro | 0,01–0,05 N | 3–15 N |
| Eficaz sobre residuos secos | No—requiere pre-remojo | Sí—elimina depósitos de cocción |
| Efectivo sobre biofilmes | Limitado | Sí—desaloja físicamente el biofilm |
| Dependencia de la temperatura | Alto | Moderado |
| Dependencia química | Alto | Moderado |
5. Uniformidad de cobertura y tiempo de ciclo
Cobertura de bola de pulverización estática: Cobertura completa instantánea: todas las superficies mojadas simultáneamente. Sin embargo, las zonas de pulverización entre chorros reciben entre 3 y 5× menos volumen líquido. Para tanques altos (altura > 2× diámetro), una sola bola de pulverización a menudo no puede mojar adecuadamente la parte superior e inferior simultáneamente. Tiempo de ciclo: 15–45 minutos para suelos ligeros, 30–90 minutos para suelos moderados. ! patrón de cobertura de boquilla rotatoria 4

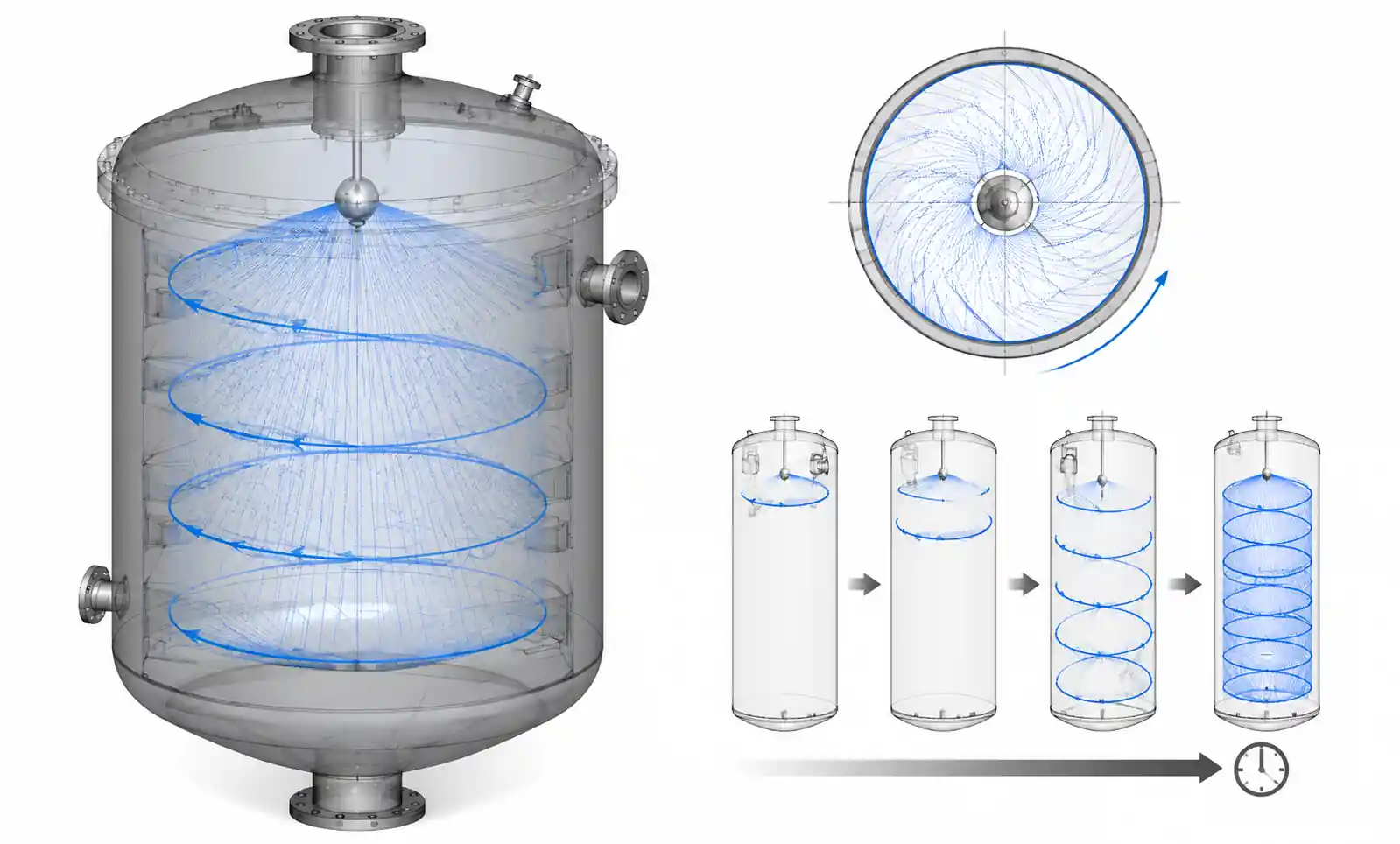

Cobertura de la cabeza de chorro rotatorio: Cobertura indexada secuencial: cada superficie recibe una limpieza de alto impacto una vez por ciclo de rotación (normalmente entre 2 y 10 minutos). La uniformidad de la cobertura depende de una indexación precisa. Tiempo total de ciclo: 5–20 minutos—normalmente 3–6× más rápido que los sistemas estáticos.
| Factor | Bola de pulverización estática | Cabeza de chorro rotativo |
|---|---|---|
| Patrón de cobertura | Cobertura total simultánea | Cobertura indexada secuencial |
| Tiempo de ciclo (suelo ligero) | 15–30 min | 5–10 min |
| Tiempo de ciclo (suelo pesado) | 45–120 min | 10–25 min |
| Zonas de sombra | Alto—patrones entre orificios | Bajo—si se indexa correctamente |
| Tolerancia de instalación | Perdonador (±50 mm) | Crítico (±10 mm) |
6. Mantenimiento y fiabilidad
Mantenimiento de bola de pulverización estática: Sin piezas móviles—mantenimiento mínimo. Fallo principal: orificio obstruido por partículas o incrustaciones. Inspección y limpieza trimestral. Intervalo de reemplazo: 3–7 años. El atasco se redujo entre un 70 y un 80% con colador de 100 mallas y retroalimentación semanal.

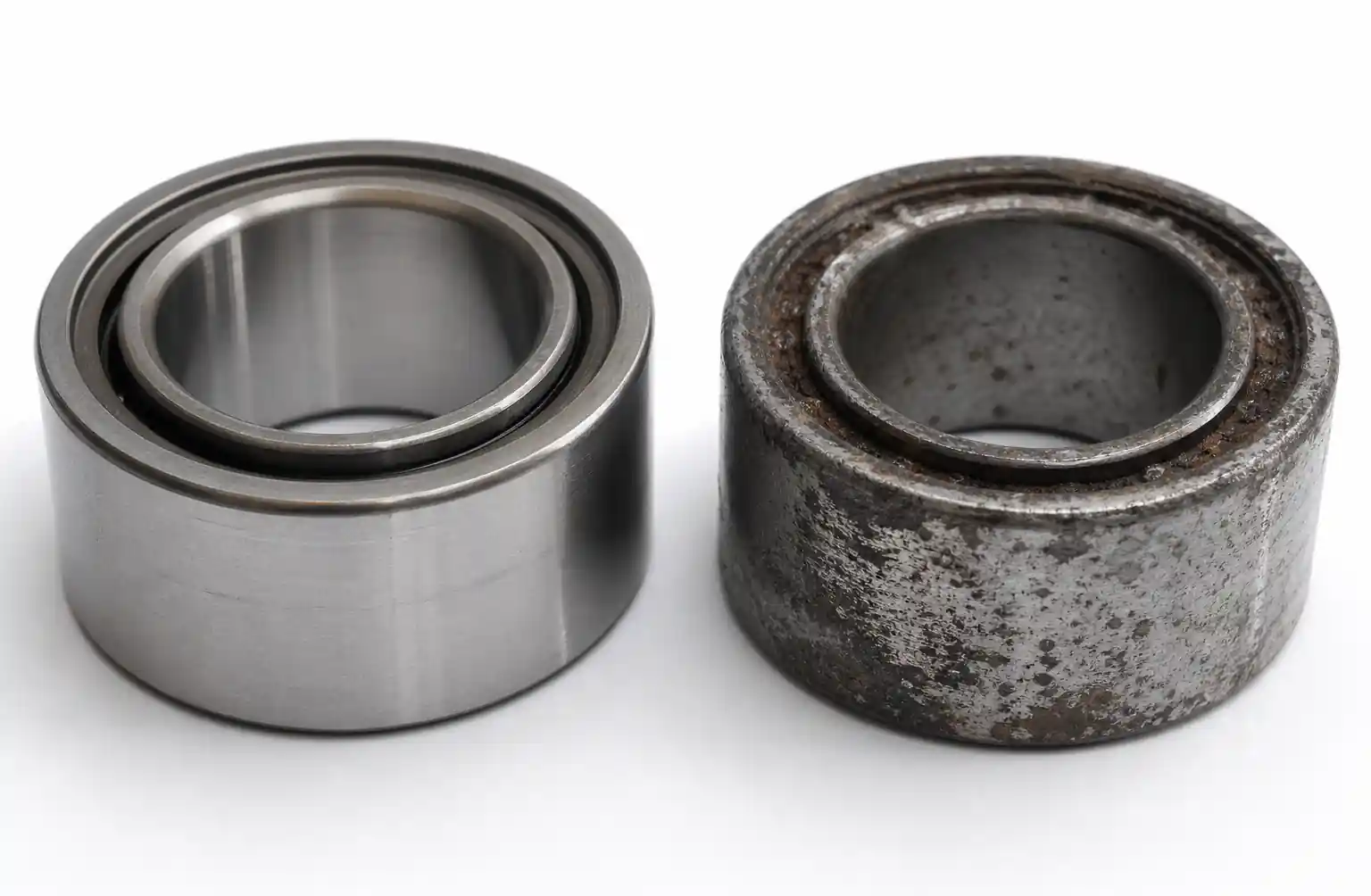

Mantenimiento de cabezas de chorro rotatorio: Contiene rodamientos, sello, engranajes—todo sujeto al desgaste. Fallos comunes: gripaje de rodamientos (40%), desgaste del engranaje (25%), fugas de sellado (20%), erosión del orificio (15%). Verificación mensual de rotación, desmontaje trimestral, reemplazo anual de rodamientos y sellos. MTBF: 18.000–30.000 horas frente a 40.000–60.000 horas para bolas estáticas.
! 5-tobera-rota-cojinetes-desgaste
7. Guía de selección específica para la aplicación
Elige bolas de spray estáticas para:
- Cargas ligeras de tierra (enjuagues, preenjuagues)
- Residuos solubles en productos químicos (azúcares, sales, compuestos orgánicos solubles en agua)
- Sistemas de baja presión donde las bombas de refuerzo son poco prácticas
- Restricciones presupuestarias (coste inicial entre un 40 y un 70% menor)
- Tanques de bebidas, tanques de amortiguamiento farmacéuticos, almacenamiento de agua limpia
Elige cabezas de chorro rotatorio para:
- Cargas pesadas de suelo (proteínas secas, azúcares caramelizados, polímeros)
- Eliminación de biofilm (sistemas farmacéuticos de agua, biorreactores)
- Requisitos de tiempo de ciclo rápido (operaciones de alto rendimiento)
- Conservación del agua (reducción del 40–60% frente a estática)
- Geometrías difíciles (tanques altos, deflectores internos)
- Procesamiento de proteínas, fermentadores cerveceros, reactores de polímeros
Matriz de Decisión: Puntuación 1=favorecida por estática, 5=favorecida por rotatoria—dificultad del suelo, tamaño del tanque, restricción de tiempo de ciclo, coste/disponibilidad de agua, capacidad de mantenimiento. Total <12: Estática; 12-18: Cualquiera de las dos; >18: Rotary.
8. Coste total de propiedad
TCO a cinco años (depósito de 10.000L, 2 ciclos/día, 250 días/año):
| Elemento de coste | Bola de pulverización estática | Cabeza de chorro rotativo |
|---|---|---|
| Equipamiento inicial | 800–1.500 $ | $2,500–4,500 |
| Instalación | $200–400 | $400–800 |
| Bomba y tuberías | $3,000–5,000 | $4,000–6,500 |
| Agua (5 años) | 4.800 $ | $2,000 |
| Energía (5 años) | $1,200 | $1,800 |
| Químicos (5 años) | 3.000 $ | $1,200 |
| Mano de obra de mantenimiento | 500 $ | $2,000 |
| Piezas de repuesto | 300 $ | $1,500 |
| Coste de inactividad | 8.000 $ | $0 |
| Cinco años en total | $21,800 | $21,800 |
La ventaja rotativa crece con mayor rendimiento, regiones con estrés hídrico o cargas elevadas de suelo. Retorno de la inversión: 6–18 meses para operaciones con 3+ ciclos al día.
9. Errores comunes en la instalación
Suposiciones incorrectas de geometría del tanque: La cobertura depende de la relación altura-diámetro (H/D). H/D <1: tobera única adecuada; H/D 1–2: tobera única funciona con profundidad de inserción correcta; H/D >2: boquillas dobles o cobertura extendida.
Caudal subdimensionado: Reducir el caudal de 60 a 40 L/min reduce el radio de pulverización efectivo en un 20–30%. En los cabezales rotativos, la presión insuficiente provoca una rotación lenta o "aparcamiento".
Ignorando la verificación de rotación: Las cabezas rotativas pueden no rotar debido a desalineación, escombros o daños, lo que resulta en que un chorro fijo solo limpie una banda estrecha. Instala un visor o usa sensores de rotación.
Filtración inadecuada: Las partículas causan entre el 50 y el 70% de fallos prematuros. Mínimo: 100 mallas (150 micras) para estáticas, 40 mallas (400 micras) para rotativas.

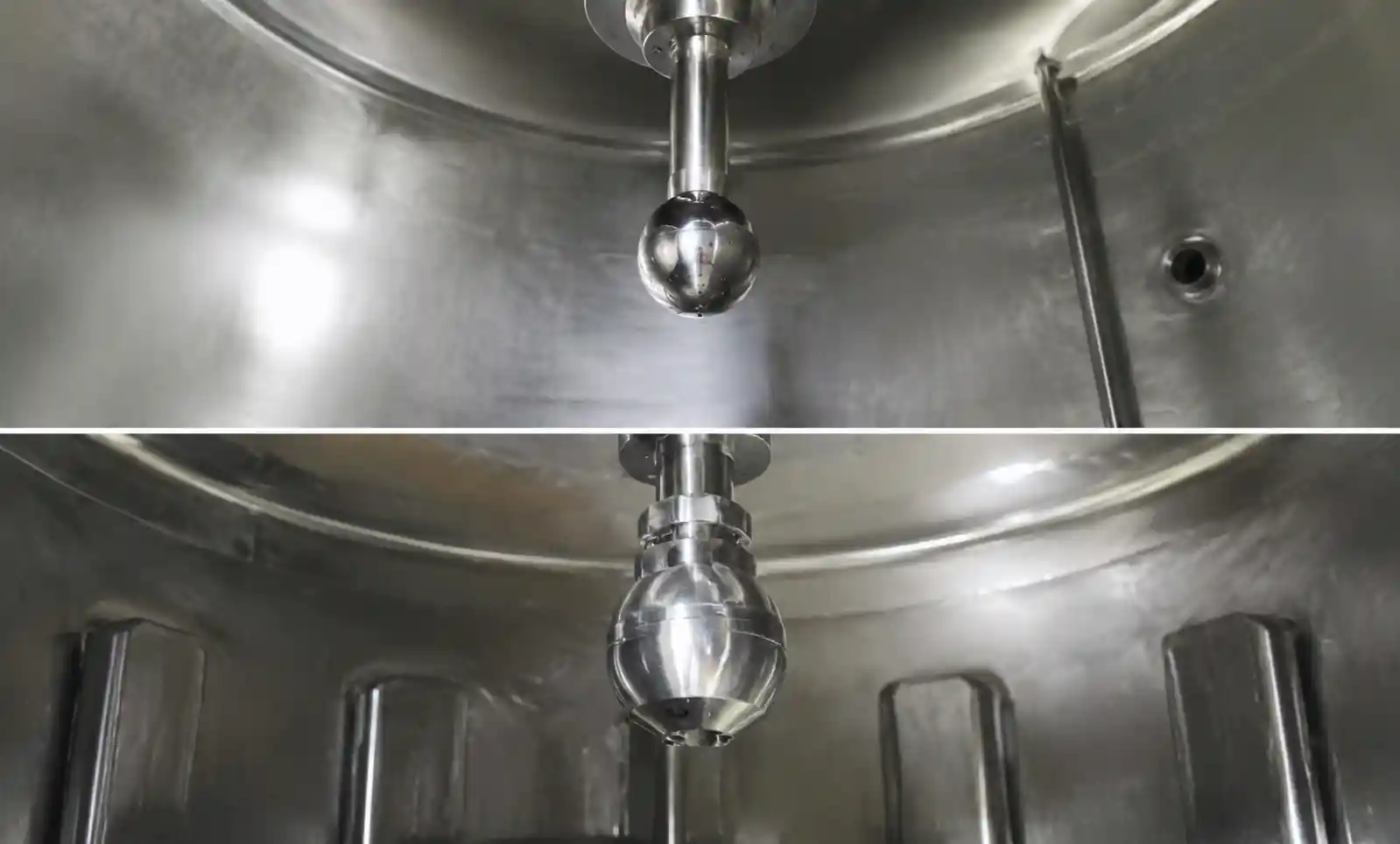

! Ejemplos de aplicación de limpieza de 6 tanques
10. Preguntas frecuentes
¿Puedo cambiar una bola de pulverización estática por una cabeza rotatoria sin cambiar la tubería?
Sí, si el tamaño de la conexión coincide y la bomba suministra una presión más alta (3–6 bar frente a 1,5–2,5 bar). Verifica la profundidad de inserción: las cabezas rotativas requieren un posicionamiento preciso (±10 mm).
¿Por qué mi boquilla rotatoria deja de girar?
Presión por debajo del mínimo, atasco del rodamiento/engranaje por contaminación o pérdida de lubricante por fallo del sello.
¿Cómo calculo el número de bolas de spray necesarias?
Uno por cada 15–25 m² de superficie para suelos ligeros, o por cada 8–15 m² para suelos más pesados. Asegúrate de que el radio de pulverización alcance todas las superficies con solapamiento del 20–30%.
¿Qué causa el shadowing?
Estática: posicionamiento incorrecto, flujo subdimensionado, orificios obstruidos o geometría del tanque que bloquea los caminos de pulverización. Rotatorio: rotación incompleta, fallo en la indexación o error de profundidad de instalación.
¿Son adecuadas las toberas rotativas para aplicaciones farmacéuticas?
Sí, especifica diseños compatibles con ASME BPE con 316L electropulido, lubricantes aprobados por la FDA y doble sellos.
¿Con qué frecuencia debería cambiar las boquillas?
Estática: 3–7 años (agua limpia), 1–3 años (abrasivo). Rotatorio: cambiar rodamientos/juntas anualmente; Reemplazo completo de cabeza cada 3–5 años.
¿Puedo usar agua caliente o vapor?
Estática: hasta 95°C continuos, 120°C intermitentes. Rotatorio: máximo estándar 80°C; versiones de alta temperatura con rodamientos cerámicos de hasta 140°C.
11. Conclusión
Las bolas de pulverización estática destacan en aplicaciones ligeras donde la acción química elimina suciedades, el coste inicial es importante y el tiempo de ciclo no limita la producción. Las cabezas de chorro rotativas ofrecen un rendimiento superior en suelos pesados, reducen el tiempo de ciclo entre un 50 y un 70%, reducen el consumo de agua y productos químicos, pero requieren una mayor inversión de capital y un mantenimiento más intensivo.
