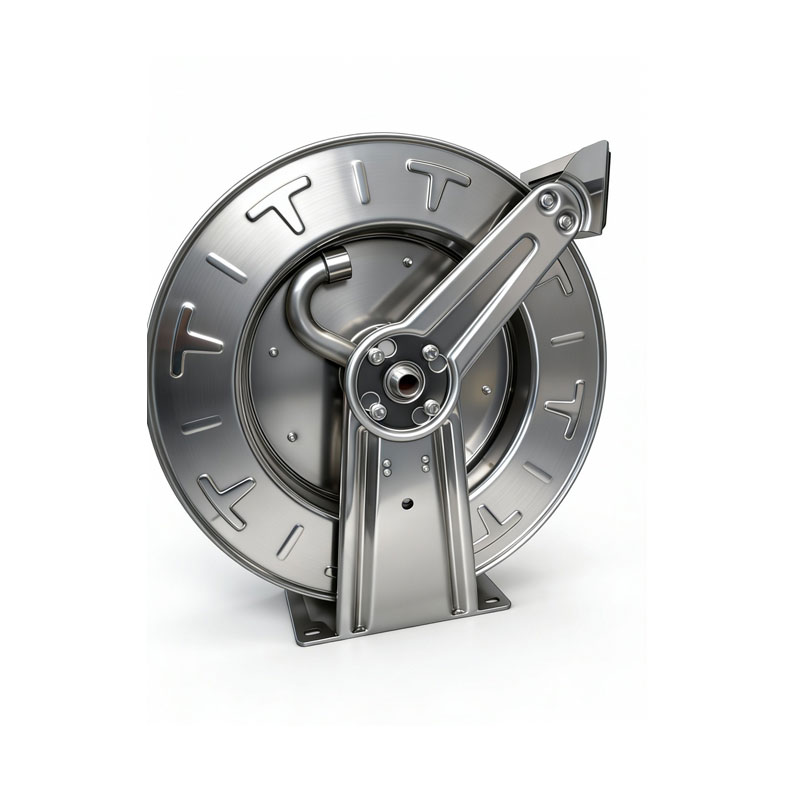

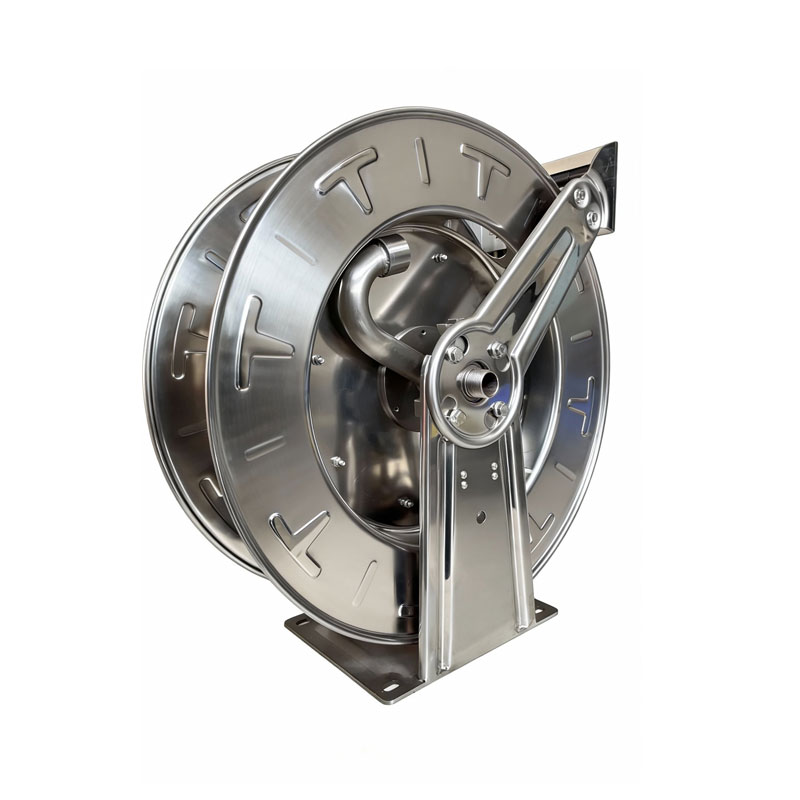

Carrete de manguera accionado por muelles de acero inoxidable CY-DS84
SKU: CY-DS84
Categorías: Carretes de manguera de aire | Carretes de manguera | Carretes hidráulicos para mangueras | Carretes de manguera de aceite | Carretes de manguera accionados por muelle
Resumen
El CY-DS84 es un carrete de manguera de muelle de calidad profesional diseñado para una retracción automática fiable y almacenamiento organizado de mangueras en entornos industriales exigentes. Construido con acero inoxidable 304 resistente a la corrosión con tratamiento electroquímico superficial, este carrete ofrece durabilidad y rendimiento en talleres, fábricas, centros de servicio y obras de construcción. Diseñado para aplicaciones de aire, agua, aceite, hidráulica y grasa, combina una ingeniería robusta con características prácticas que mejoran la seguridad laboral y prolongan la vida útil de las mangueras.
Características clave
- Muelle de accionamiento cerrado: El mecanismo de accionamiento protegido previene la contaminación ambiental y prolonga la vida útil de los componentes
- Tope de amortiguación ajustable: Bloquear la manguera a la longitud deseada para un control preciso y seguridad
- Brazos guía ajustables: Múltiples opciones de posicionamiento para instalación flexible en paredes, techos o suelos
- Muelles de transmisión de larga duración: El carrete tipo clutch elimina prácticamente los daños por el resorte por el bobinado inverso
- Resistencia a la corrosión y suciedad: Construcción de acero inoxidable 304 con tratamiento electroquímico superficial resiste condiciones duras
- Retracción automática: El mecanismo accionado por muelle garantiza una recuperación suave y consistente de la manguera
Aplicaciones
- Sistemas de aire comprimido
- Suministro y circulación de agua
- Transferencia de fluido hidráulico
- Distribución de petróleo
- Sistemas de lubricación con grasa
- Talleres industriales e instalaciones de mantenimiento
- Operaciones de construcción y servicio
Especificaciones técnicas
| Especificaciones | Detalles |
|---|---|
| Presión máxima | 21 bar |
| Temperatura de funcionamiento | Hasta 99°C (baja y media presión) |
| Material | 304 Acero inoxidable |
| Tipo de propulsión | Accionado por muelle con mecanismo de embrague |
| Peso (sin manguera) | Varía según el modelo |
| Conexión de manguera | Hilo interno del TNP |
| Instalación | Montajes en pared, techo o suelo |
Modelos disponibles
La serie CY-DS84 incluye múltiples configuraciones para acomodar distintos tamaños y longitudes de manguera:
| Modelo | Peso (kg) | ID de manguera (mm) | Manguera de diámetro exterior (mm) | Salida | Longitud de la manguera (m) | Dimensiones L×W×H (mm) |
|---|---|---|---|---|---|---|
| LC600 OLS-S | 15 | 10 | 15 | 3/8" | 15 | 492×206×521 |
| LC607 OLS-S | 16 | 10 | 15 | 3/8" | 21 | 492×206×521 |
| LC800 OLS-S | 15 | 13 | 19 | 1/2" | 15 | 492×206×521 |
| LC807 OLS-S | 17 | 13 | 19 | 1/2" | 21 | 492×206×521 |
| DS605 OLS | 17 | 10 | 15 | 3/8" | 23 | 479×226×498 |
| DS805 OLS | 17 | 13 | 19 | 1/2" | 21 | 479×226×498 |
| DS900 OLS | 17 | 19 | 27 | 3/4" | 12 | 479×226×498 |
| DS806 OLS | 18 | 13 | 19 | 1/2" | 25 | 479×291×498 |
| DS807 OLS | 18 | 13 | 19 | 1/2" | 30 | 479×291×498 |
| D906 OLS | 18 | 19 | 27 | 3/4" | 20 | 479×291×498 |
| 56-00 OLS | 10 | 10 | 15 | 3/8" | 11 | 356×156×365 |
| 78-00 OLS | 19 | 13 | 19 | 1/2" | 15 | 502×178×514 |
| D92-00 OLSBW | 52 | 13 | 20 | 1/2" | 30 | 667×305×670 |
| D93-00 OLSBW | 53 | 19 | 30 | 3/4" | 23 | 667×305×670 |
| D94-00 OLSBW | 53 | 25 | 38 | 1" | 15 | 667×305×670 |
| D92-00 OMSBW | 54 | 13 | 21 | 1/2" | 23 | 667×305×670 |
| D93-00 OMSBW | 54 | 19 | 30 | 3/4" | 15 | 667×305×670 |
Opciones de carrete manual
Para aplicaciones que requieren operación manual, la serie HS ofrece alternativas fiables:
| Modelo | Peso (kg) | Presión (bar) | Salida | Longitud de la manguera (m) | Dimensiones L×W×H (mm) |
|---|---|---|---|---|---|
| HS18-000 | 16 | 35 | 1/2" | 130 | 508×464×483 |
| HS28-000 | 16 | 35 | 1/2" | 191 | 508×616×483 |
| HS19-000 | 17 | 35 | 3/4" | 130 | 508×464×483 |
| HS29-000 | 16 | 35 | 3/4" | 191 | 508×616×483 |
| HS37-000 L | 21 | 35 | 1" | — | 604×584×626 |
Notas importantes
- Manguera no incluida. Consulta con CYCO para la selección y disponibilidad de mangueras compatibles.
- Los carretes manuales de presión media funcionan a un máximo de 99°C.
- Todos los modelos cuentan con conexiones internas NPT para compatibilidad industrial estándar.
¿Listo para optimizar su sistema de gestión de mangueras? Contacte con CYCO para especificaciones detalladas, configuraciones personalizadas, soluciones OEM/ODM o precios de pedidos al por mayor.
