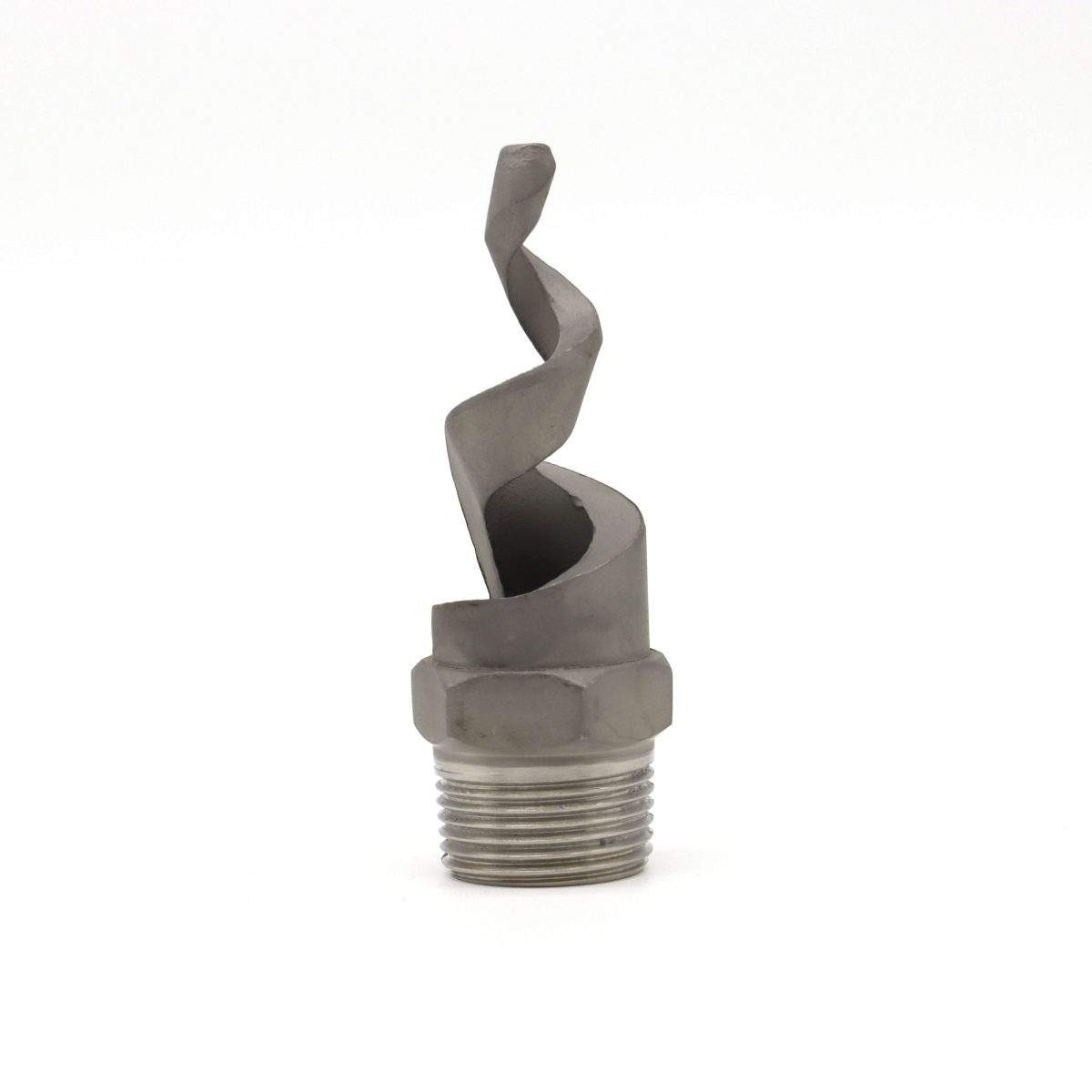

Boquillas de pulverización en espiral – Boquillas de cono completo y cono hueco de grado industrial
Gama SKU: Serie SPJT | Categoría: Boquillas de pulverización industriales
Las boquillas pulverizadoras en espiral ofrecen una atomización precisa y una cobertura uniforme para aplicaciones industriales exigentes. Disponibles en patrones de cono completo y cono hueco, con ángulos de pulverización de 60° a 170°, estas boquillas están diseñadas para sistemas de refrigeración por gas, depuración de gases de escape y control de contaminación. Fabricadas con acero inoxidable, carburo de silicio, latón y materiales plásticos, las boquillas en espiral minimizan el riesgo de bloqueo de líquidos y mantienen un rendimiento constante en rangos de presión de 0,7 a 25 bar.
Patrones y especificaciones de pulverización
| Característica | Especificaciones |
|---|---|
| Patrones de pulverización | Cono completo, cono hueco |
| Ángulos de pulverización | 60°, 90°, 120°, 150°, 170° |
| Rango de caudal | 2,4 – 11.960 L/min |
| Presión de funcionamiento | 0,7 – 25 compás |
| Tamaños de hilo | 1/4" – 4" (NPT o BSPT) |
| Diámetro del orificio | 2,4 – 64,6 mm |
Opciones de materiales
Grados de acero inoxidable
- 254SMO: Resistencia superior a la corrosión para desalinización de agua de mar y desulfuración de gases
- 316SS/316L: Contenido mejorado de molibdeno para mejorar la resistencia al cloruro y ácidos orgánicos
- 2205 Duplex: Excelente resistencia y resistencia a la corrosión por picaduras para equipos químicos
- 2507 Super Duplex: Alto contenido de cromo y molibdeno para entornos de corrosión extrema
Materiales especiales
- Carburo de silicio: Construcción cerámica con alta resistencia a temperaturas, resistencia a la oxidación y tolerancia a choques térmicos
- PVDF: resistencia química superior con bajo coeficiente de fricción
- PTFE (Teflón): envejecimiento atmosférico y resistencia a la radiación con rendimiento de pH neutro
Datos de rendimiento – Boquillas espirales estándar
| Tamaño de la entrada | Tamaño de la capacidad | Orificio (mm) | Caudal @ 0,7 bar (L/min) | Caudal @ 3 bar (L/min) | Caudal @ 7 bar (L/min) |
|---|---|---|---|---|---|
| 1/4" | 07 | 2.4 | 2.4 | 3.9 | 8.4 |
| 1/4" | 13 | 3.2 | 3.2 | 7.3 | 15.7 |
| 1/4" | 20 | 4.0 | 3.2 | 11.2 | 24 |
| 3/8" | 30 | 4.8 | 3.2 | 16.7 | 36 |
| 1/2" | 82 | 7.9 | 3.2 | 65 | 99 |
| 3/4" | 120 | 9,5 | 4.8 | 95 | 145 |
| 1" | 340 | 15,9 | 6.4 | 270 | 410 |
| 1-1/2" | 640 | 22.2 | 7.9 | 505 | 770 |
| 2" | 1400 | 34.9 | 11.1 | 1105 | 1690 |
| 3" | 2560 | 44,5 | 14.3 | 2020 | 3090 |
| 4" | 5250 | 64.6 | 15,9 | 4140 | 6330 |
Boquillas en espiral de carburo de silicio con brida
Boquillas espirales de alto flujo con montaje en brida de poliéster para sistemas industriales a gran escala. El patrón de pulverización en cono hueco con estructura de carborundo cuspidal garantiza una distribución uniforme del líquido y un mínimo obstrucción.
**Tamaños de brida: 2", 3", 4"
Ángulos de pulverización: 60° – 180° (2"), 60° – 120° (3" & 4")
Rango de caudal: 535 – 2.000 L/min @ 0,7 bar
| Tamaño de la brida | Tamaño de la capacidad | Orificio (mm) | Caudal @ 0,7 bar (L/min) | Caudal @ 3 bar (L/min) | Caudal @ 7 bar (L/min) |
|---|---|---|---|---|---|
| 2" | 1400 | 34.9 | 535 | 1105 | 1690 |
| 2" | 1780 | 38.1 | 680 | 1405 | 2150 |
| 3" | 2560 | 44,5 | 980 | 2020 | 3090 |
| 3" | 3360 | 50,8 | 1280 | 2650 | 4050 |
| 4" | 5250 | 64.6 | 2000 | 4140 | 6330 |
Accesorios de conexión ajustables
Control flexible del ángulo y dirección de pulverización con conexiones ajustables de boquilla.
| Tamaño de la entrada | Ángulo de pulverización | Longitud de la boquilla (mm) |
|---|---|---|
| 1/4" | 60°, 150°, 170° | 53,9 |
| 1/4" | 90°, 120° | 47,6 |
| 3/8" | 60°, 150°, 170° | 60,3 |
| 3/8" | 90°, 120° | 47,6 |
| 1/2" | 60°, 150°, 170° | 79.4 |
| 1/2" | 90°, 120° | 64.6 |
| 3/4" | 60°, 150°, 170° | 87,3 |
| 3/4" | 90°, 120° | 69,9 |
| 1" | 60°, 150°, 170° | 116 |
| 1" | 90°, 120° | 92.1 |
| 1-1/2" | 60°, 150°, 170° | 171 |
| 1-1/2" | 90°, 120° | 111 |
| 2" | 60°, 170° | 175 |
| 3" | 60° | 302 |
| 3" | 90°, 120° | 203 |
| 4" | 60°, 90°, 120° | 229 |
Ventajas clave
- Bajo riesgo de obstrucción: El diseño acelerado del canal de flujo reduce la formación de barreras líquidas manteniendo la capacidad
- Cobertura uniforme: La estructura precisa de las palas garantiza una distribución óptima de partículas y uniformidad del pulverizador
- Alta capacidad de caudal: Soporta caudales de hasta 11.960 L/min para sistemas industriales a gran escala
- Instalación flexible: Compatible con sistemas de tuberías estándar; Fácil de instalar o adaptar
- Resistente a la corrosión: Múltiples opciones de materiales para entornos químicos y marinos agresivos
- Obstrucción mínima: Grandes pasajes de flujo sin obstrucciones, ideales para aplicaciones con alto contenido de sólidos
Aplicaciones industriales
- Depuración de gases de escape (buques marítimos, plantas industriales)
- Desulfuración y desnitrición de gases de combustión
- Sistemas de refrigeración por gas
- Eliminación de polvo y control de la contaminación
- Operaciones de lavado y enjuague
- Sistemas de protección y supresión de incendios
- Equipos de desalinización de agua de mar
- Procesamiento químico y sistemas de petroleros
Aseguramiento de la calidad
Las boquillas espirales CYCO pasan por pruebas y validaciones exhaustivas:
- Ensayo de corrosión por niebla salina en todas las materias primas
- Medición dimensional de precisión (CMM) para verificación de precisión
- Análisis espectral de materiales para la verificación de composición
- Pruebas de rendimiento a caudales bajos, medios y altos (0–10 bar, 200–2.500 L/min)
- Analizador láser de partículas para análisis de distribución de tamaño de gotas
- Validación del ángulo total de pulverización, caudal y rendimiento de atomización
Información de pedido
Formato: [Tamaño de entrada] – SPJT – [Código de material] – [Ángulo de pulverización] – [Capacidad]
Ejemplo: 1/4 – SPJT – SS – 120 – 7
Códigos de material:
- SS: Acero inoxidable
- 316SS: 316 Acero inoxidable
- 254SMO: 254 Acero inoxidable Super Austenítico
- 2205: Acero inoxidable dúplex
- 2507: Acero inoxidable Super Dúplex
- PVDF: Polivinilideno fluoruro
- PTFE: Politetrafluoroetileno (Teflón)
- PP: Polipropileno
Sobre CYCO
CYCO (Dongguan Changyuan Spraying Technology) fabrica boquillas de pulverización industriales desde 1997. Especializada en boquillas de cono completo, cono hueco, espiral, atomización de aire y lavado de tanques, CYCO suministra sistemas de depuración marina, equipos de limpieza de gases de escape y soluciones de pulverización personalizadas a más de 2.000 clientes en todo el mundo.
