Boquillas de niebla de agua para la supresión de incendios: tecnología y aplicaciones

La supresión de incendios por niebla de agua es uno de los avances más significativos en la ingeniería de protección contra incendios de las últimas tres décadas. A diferencia de los aspersores convencionales que rocian un espacio con grandes volúmenes de agua, las boquillas de niebla de agua atomizan el agua en gotas microscópicas—normalmente por debajo de 1.000 μm—que extraen calor más rápido, desplazan el oxígeno de forma más eficiente y causan mucho menos daño colateral.

Para ingenieros, responsables de seguridad y operadores de instalaciones, entender el papel de la tobera es la diferencia entre un sistema que resiste condiciones reales de incendio y uno que simplemente parece cumplir en el papel.

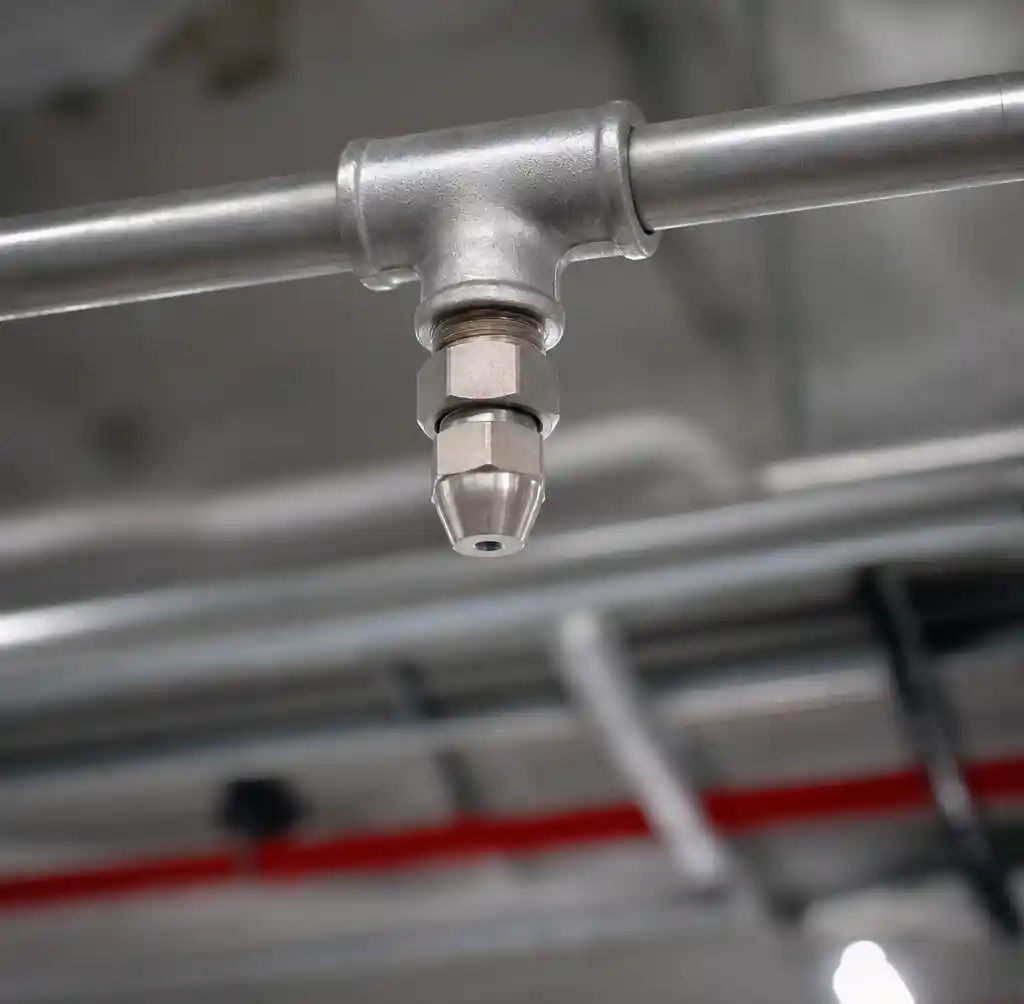

! 1-neblina de agua-boquilla-instalación de extinción de incendios Boquilla supresora de incendios con niebla de agua instalada en una tubería del techo de una instalación industrial

Cómo la niebla de agua suprime el fuego

La niebla de agua funciona mediante tres mecanismos simultáneos—precisamente por eso supera a los supresores monomodo en diferentes clases de fuego.

Extracción de calor: Las gotas finas tienen una relación superficie-volumen extremadamente alta, acelerando la evaporación directamente en la columna de fuego. El calor latente de vaporización del agua es de 2.260 kJ/kg—esa energía proviene íntegramente de la llama.

Desplazamiento de oxígeno: Cuando el agua se vaporiza en vapor, se expande aproximadamente 1.700 veces en volumen. En espacios cerrados o semicerrados, esto desplaza el oxígeno disponible e inerte la zona de combustión, sin depositar residuos químicos.

Enfriamiento superficial del combustible: Las gotas finas penetran las corrientes convectivas del fuego y se depositan sobre las superficies de combustible circundantes, elevando los umbrales de ignición y limitando la propagación del fuego más allá del asiento original.

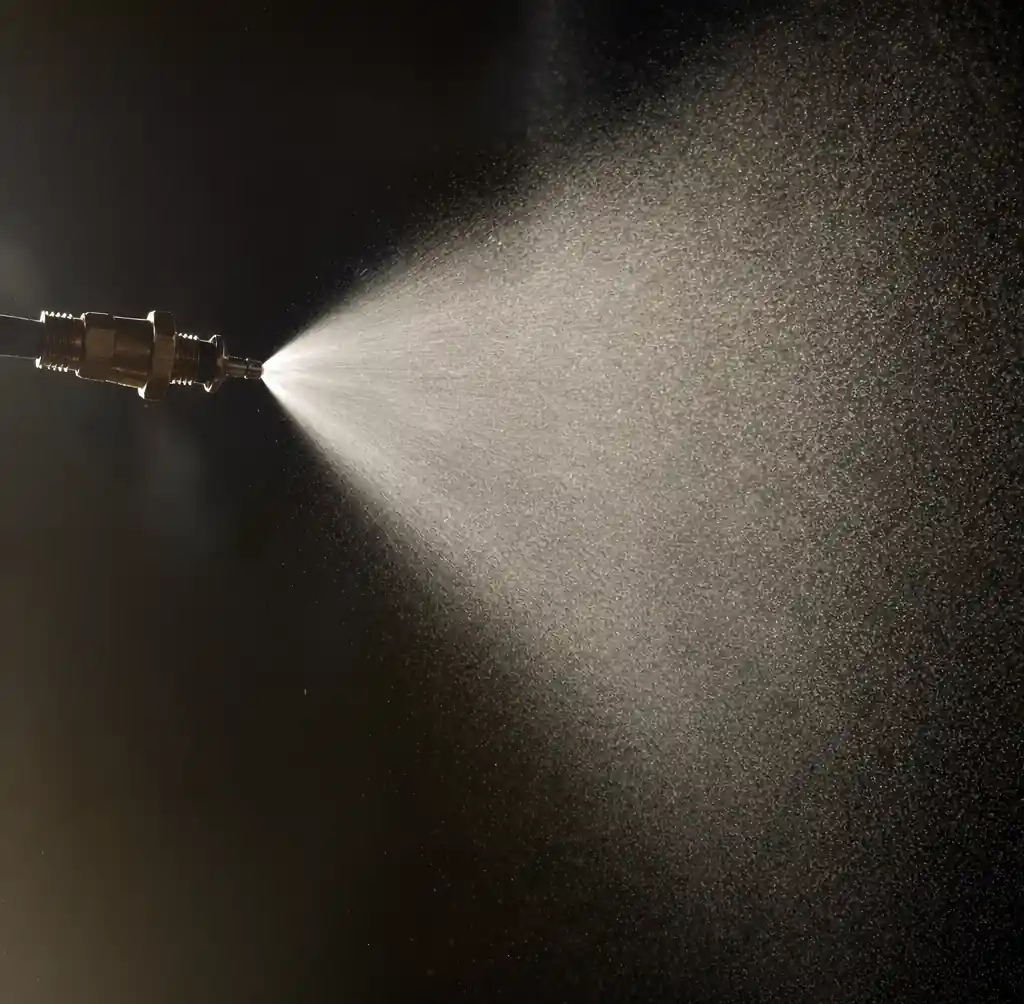

! 2-niebla-agua-rociado-acción-supresión de fuego Spray de niebla fina de agua que se descarga desde una boquilla supressora de incendios con un patrón de gotas similar a la niebla

Investigaciones publicadas en Fire (MDPI, 2022) confirmaron que las boquillas de niebla de agua tipo remolino reducen la temperatura de la zona protegida entre 20 y 45°C en comparación con las condiciones estándar de pulverización, al tiempo que reducen significativamente la dispersión del humo. Esa brecha térmica afecta directamente al tiempo de exposición estructural y a las ventanas de evacuación, resultados que importan en cualquier instalación ocupada.

Clasificaciones de presión y lo que significan

La NFPA 750 define tres niveles de presión de funcionamiento para los sistemas de niebla de agua. La clase de presión determina el diseño del orificio de la tobera, la especificación de la bomba, el tamaño de las gotas y los escenarios de incendio que un sistema puede abordar de forma fiable.

El umbral de clasificación bajo la NFPA 750 es el Dv99, el diámetro de la gota por debajo del cual cae el 99% del volumen de pulverización. Cualquier sistema que entregue Dv99 < 1.000 μm se considera un sistema de niebla de agua. Las instalaciones de alta presión que operan por encima de 100 bar suelen alcanzar valores de Dv99 por debajo de 200 μm.

Una nota práctica desde el campo: especificar una clase de presión sin verificar la compatibilidad entre toberas y sistemas es una de las fuentes más comunes de fallos en puesta en marcha. El rango de presión nominal de la tobera debe coincidir con la presión real de funcionamiento del sistema durante la activación, no solo con la presión nominal de diseño.

Diseño de boquillas: Tipos y patrones de pulverización

La tobera convierte la presión hidráulica en el espectro de gotas que realiza el trabajo de supresión. Dos enfoques fundamentales de atomización dominan las instalaciones de supresión fija.

Boquillas de fluido único (hidráulico) utilizan solo la presión del agua para impulsar la atomización mediante geometrías de orificio de precisión. Mecánicamente más simples y no requieren suministro secundario de gas, son la opción estándar para sistemas fijos de alta presión.

Boquillas gemelas (atomizadoras de aire) introducen aire comprimido en la punta de la tobera para mejorar la atomización. Producen gotas más finas a presiones de agua más bajas, útiles cuando se necesita una finura extrema de gotas sin una infraestructura hidráulica elevada.

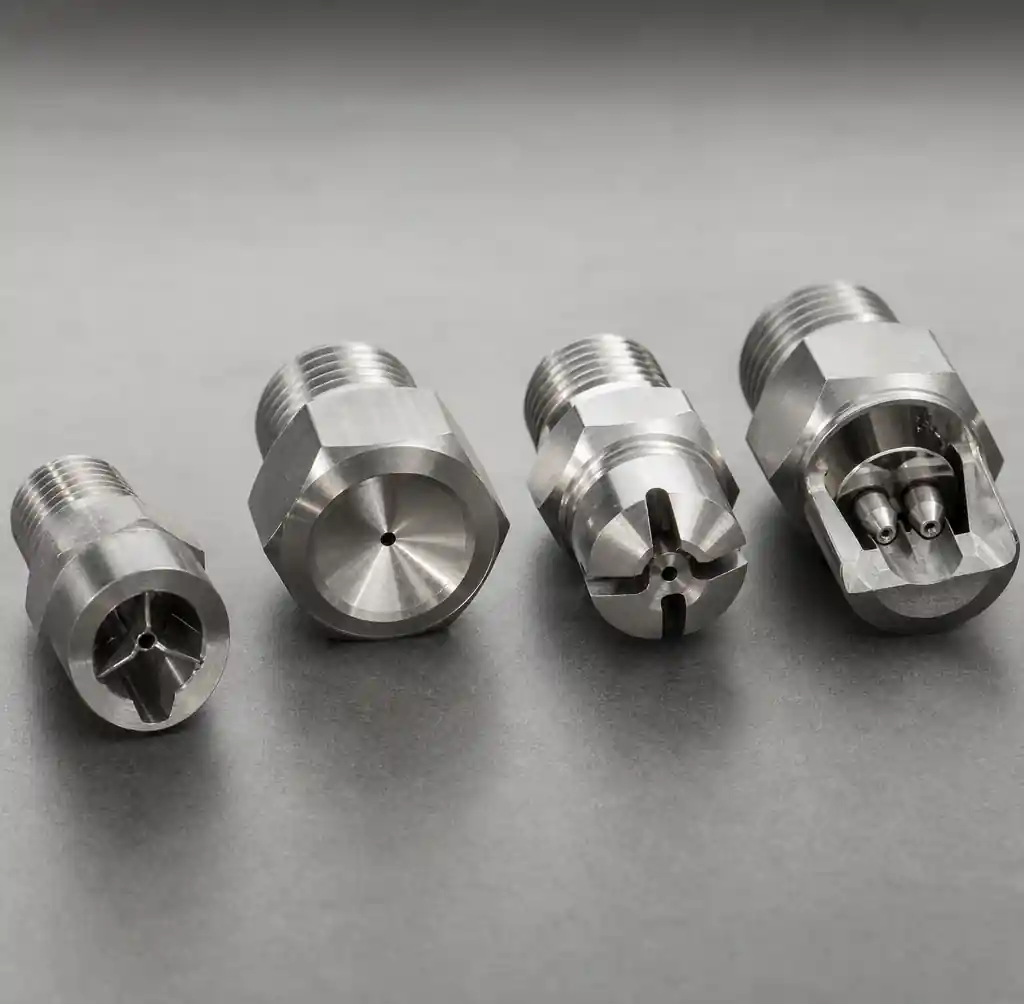

! 3-tipos de niebla de agua y boquillas-patrones Varias cabezas de boquilla de niebla de agua con diferentes diseños de patrón de pulverización se organizaron para la comparación

La geometría del patrón de pulverización da forma a la cobertura y la penetración. Boquillas huecas en forma de cono concentra agua en el borde exterior de la pulverización, maximizando el área de cobertura por tobera y optimizando el desplazamiento del ogénigeno en espacios abiertos de maquinaria. Boquillas de cono completas ofrecen una distribución uniforme a lo largo de toda la sección transversal, preferida cuando una zona de peligro definida requiere un humectado completo y uniforme.

Para instalaciones de supresión con clasificación contra incendios, las Boquillas de Niebla de Agua para Extinción de Incendios de YuechenPrecision Technology están diseñadas conforme a los requisitos de diseño IMO y NFPA 750, con construcción de acero inoxidable SS316 y un rendimiento probado en el factor K en rangos de presión nominales.

Entornos clave de aplicación

Los sistemas de niebla de agua se han expandido mucho más allá de sus orígenes en la ingeniería marina. Cinco sectores impulsan ahora la mayoría de las nuevas instalaciones a nivel global.

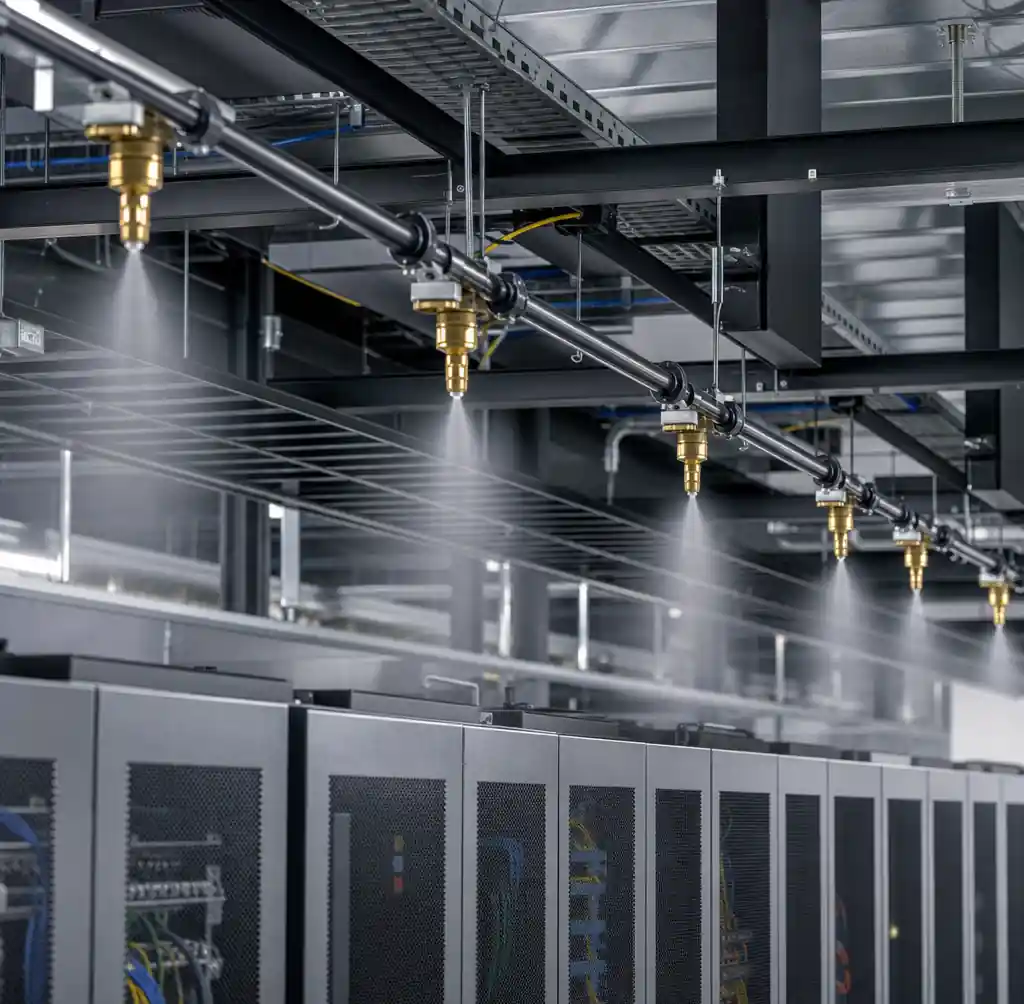

! 4-sistema-niebla-agua-centro-datos-sala de servidores Tuberías y boquillas de supresión de incendios con niebla de agua instaladas sobre racks de servidores en un centro de datos

Marítima y mar adentro: IMO MSC/Circ.1533 y el Código de Sistemas de Seguridad contra Incendios (FSS) regulan los requisitos de aprobación de tipo para la niebla de agua en salas de máquinas, alojamientos y espacios de maquinaria en buques de pasajeros. En espacios ocupados, la niebla de agua suele ser la única alternativa viable a la inundación total de CO₂, que genera riesgos para la vida durante las secuencias de activación.

Centros de datos y salas de servidores: El daño al equipo de supresión por agua es la segunda causa principal de inactividad prolongada en incendios en centros de datos. La niebla de agua reduce el volumen de descarga entre un 70 y un 90% en comparación con los aspersores convencionales. Boquillas de niebla fina son especialmente adecuados aquí, donde la seguridad eléctrica y la mínima presencia de residuos son esenciales.

Recintos industriales para turbinas: Los recintos para turbinas de gas presentan riesgos de incendio de alto impacto: fluidos inflamables bajo presión, alta energía de encendido y estructuras cercanas ocupadas. La niebla de agua a alta presión es el estándar de especificación tanto bajo la NFPA 750 como la FM 5-20.

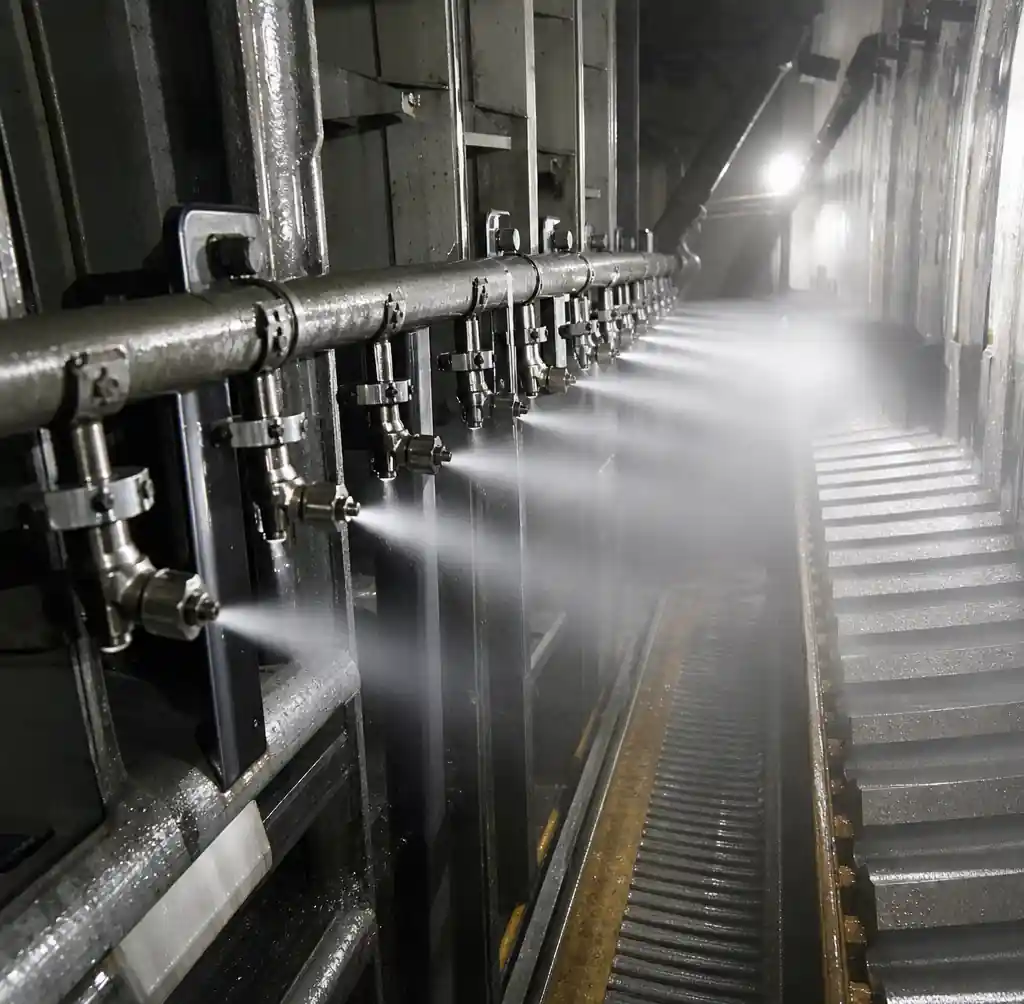

! 5-niebla de agua-industrial-turbina-recinto Matriz de toberas de niebla de agua a alta presión instalada dentro de una cubierta industrial de turbina

Edificios históricos y museos: Las colecciones y acabados arquitectónicos no toleran volúmenes de agua a nivel de aspersores. La niebla de agua a baja presión proporciona un control efectivo del fuego con humectación contenida—crítica donde están en juego materiales insustituibles.

Salud y farmacéutica: La supresión sin residuos químicos es importante en entornos de fabricación estéril y clínicos. La niebla de agua no deja ningún requisito de limpieza tras su activación, una ventaja operativa significativa en instalaciones reguladas por GMP.

Niebla de agua vs. aspersores tradicionales

Ambos sistemas existen para suprimir el fuego. Los compromisos de ingeniería son reales y merecen la pena sopesar antes de especificar cualquiera de ellos.

Un menor consumo de agua no es solo una consideración medioambiental: reduce la carga estructural durante el vertido, simplifica los requisitos de drenaje y reduce sustancialmente los costes de remediación tras un evento real. En las pérdidas por incendio comercial, los daños por agua suelen superar los daños directos por incendio.

Selección de tobera: cinco variables que importan

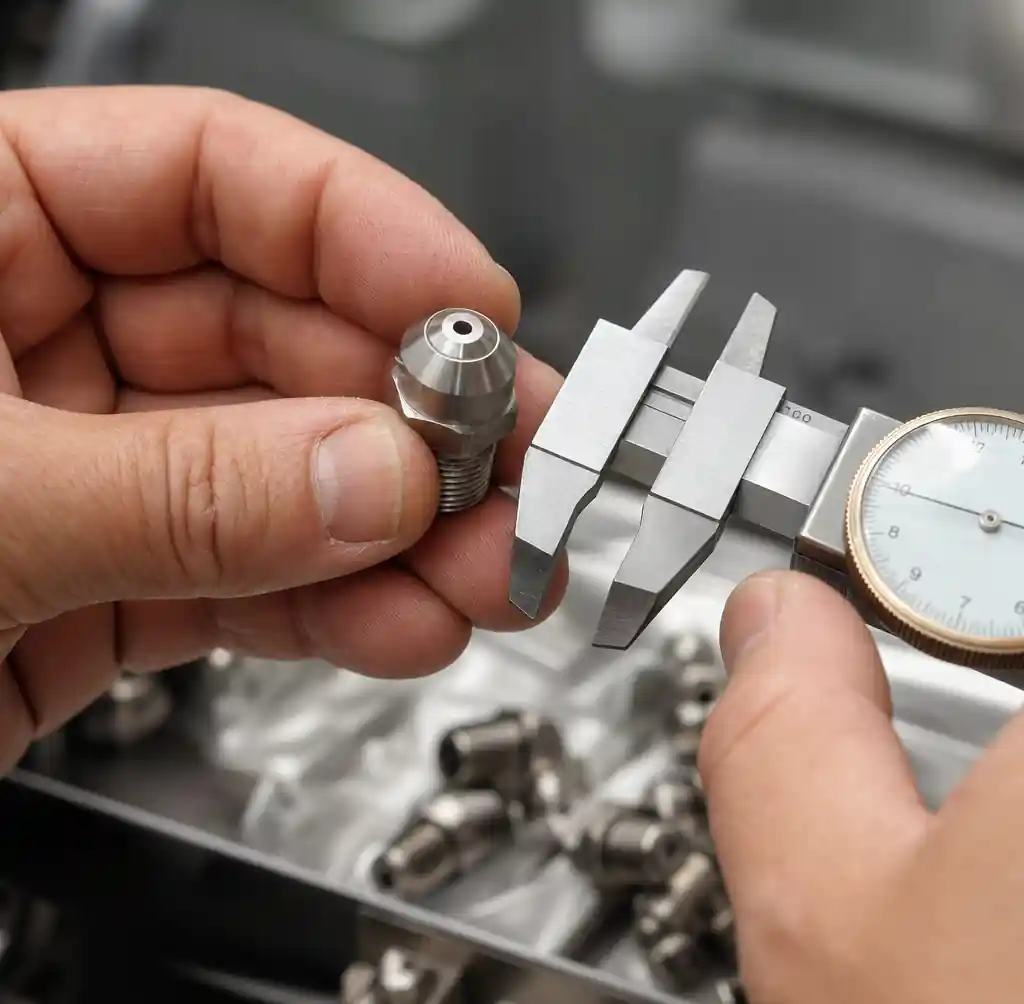

! 6-niebla de agua-boquilla-inspección-inspección Técnico inspeccionando un componente de boquilla de niebla de agua durante la especificación del sistema

Los diseñadores de sistemas a menudo se centran demasiado en los valores del factor K del catálogo mientras subexaminan las interdependencias que determinan el rendimiento real.

K-factor: Q = K√P. Esto regula el flujo a presión de funcionamiento. Las toberas de grado de supresión suelen variar entre K = 0,25 y 2,0. Confirma siempre el factor K con la presión hidráulica de diseño del sistema, no con la presión de la placa de identificación.

Diámetro del orificio y ángulo de pulverización: Los orificios más pequeños a una presión dada producen gotas más finas pero reducen el flujo total. El ángulo de pulverización establece la zona de cobertura y el espaciado de la boquilla. Estos se diseñan juntos, no de forma independiente.

Banda de presión de operación: Las toberas se listan para un rango específico. Operar por debajo de la presión mínima de activación produce gotas más gruesas y un flujo insuficiente. Operar por encima de la presión máxima nominal corre el riesgo de desgaste acelerado del orificio.

Resistencia a materiales y corrosión: Para instalaciones marinas, de procesos químicos o permanentemente húmedas, el acero inoxidable SS316L es la especificación mínima. Las boquillas de latón son adecuadas para ambientes secos y de agua limpia.

Listado de terceros: Solo se deben usar boquillas listadas bajo NFPA 750, FM, UL o una autoridad nacional equivalente en sistemas de supresión. Las sustituciones no certificadas anulan la aprobación del sistema independientemente de las características de flujo publicadas.

Preguntas frecuentes

¿Qué tamaño de gota califica un sistema como niebla de agua?

La NFPA 750 clasifica la niebla de agua por Dv99 por debajo de 1.000 μm. Los sistemas de alta presión suelen alcanzar valores de Dv50 de 30–100 μm. Gotas medianas más pequeñas significan una mayor superficie por litro de agua y una extracción de calor más rápida del fuego.

¿Puede la niebla de agua suprimir incendios de líquidos inflamables de Clase B?

Sí, bajo sistemas específicamente diseñados y listados. La niebla de agua a alta presión puede extinguir incendios de Clase B enfriando las superficies del combustible por debajo del punto de inflamación y desplazando el oxígeno. La NFPA 750 requiere combinaciones catalogadas específicas de Clase B; las boquillas de uso general no son suficientes.

¿La niebla de agua daña los equipos electrónicos?

Significativamente menos que los aspersores convencionales. El bajo volumen de descarga y el tamaño de gotas finas reducen sustancialmente la exposición al hardware. Los sistemas para entornos eléctricos incorporan secuenciación de descarga-apagado y selecciones de boquillas listadas.

¿Con qué frecuencia necesitan mantenimiento las boquillas de niebla de agua?

La inspección visual anual es estándar. Se requiere una prueba de flujo completo cada cinco años según la NFPA 750. Los orificios submilimétricos son susceptibles a la escala mineral: el agua tratada y filtrada según la especificación de diseño es esencial para mantener el rendimiento nominal.

¿Está aprobado el water mist para uso marino?

Sí. IMO MSC/Circ.1533 y el Código FSS regulan los requisitos de aprobación de tipo. Las toberas de grado marino deben superar las pruebas de fuego según mi opinión y ser instaladas como parte de una configuración de sistema completamente listada para mantener el estatus de aprobación.

Conclusión

La supresión de incendios por niebla de agua no es una versión más reciente del aspersor: es un enfoque de ingeniería fundamentalmente diferente, basado en la física de gotas en lugar del volumen de agua.

La boquilla es donde se realiza esa física. La geometría del orificio, la clase de presión, el patrón de pulverización y la especificación del material determinan si un sistema suprime el fuego en segundos o queda corto bajo un evento de crecimiento. Elegir una boquilla sin verificar la lista de clase de presión, la coincidencia del factor K y la aprobación de terceros crea una brecha de cumplimiento que solo se muestra en condiciones reales.

La investigación de principios de 2026 continúa perfeccionando modelos de penetración de gotas en incendios blindados, y los sistemas combinados que combinan niebla de agua con agentes limpios de bajo GWP están creciendo en entornos de activos de alto valor.

Empieza por la clasificación de peligro y avanza hacia atrás hasta la boquilla. La física te dirá lo que necesitas.
