Lavado de botellas en la industria de bebidas: Guía de selección de boquillas

En las instalaciones de producción de bebidas, las boquillas para lavar botellas no solo se tratan de limpiar el cristal: determinan la velocidad de tu línea, el consumo de agua y si superas las auditorías de higiene. He visto que las líneas de producción pierden un 15% de rendimiento porque el tipo de boquilla incorrecto creaba una cobertura incompleta, forzando ciclos de relavado. El proceso de selección consiste en adaptar las características del spray a la geometría específica de tu botella, al tipo de contaminación y a los requisitos regulatorios.

Por qué importa la selección de boquillas para las operaciones de bebidas

La diferencia entre un lavado adecuado y lo óptimo se refleja primero en tus costes operativos. Una instalación que cambia de bolas de pulverización tradicionales a boquillas rotatorias Tank Clean suele reducir el consumo de agua entre un 30 y un 40% mientras reduce a la mitad el tiempo de limpieza. Pero más allá del ahorro de costes, la selección de la boquilla afecta directamente al cumplimiento: el equipo certificado por la NSF es obligatorio para superficies de contacto directo con alimentos, y los fallos en auditorías se remontan más a menudo a la eliminación incompleta de residuos que a la contaminación durante el llenado.

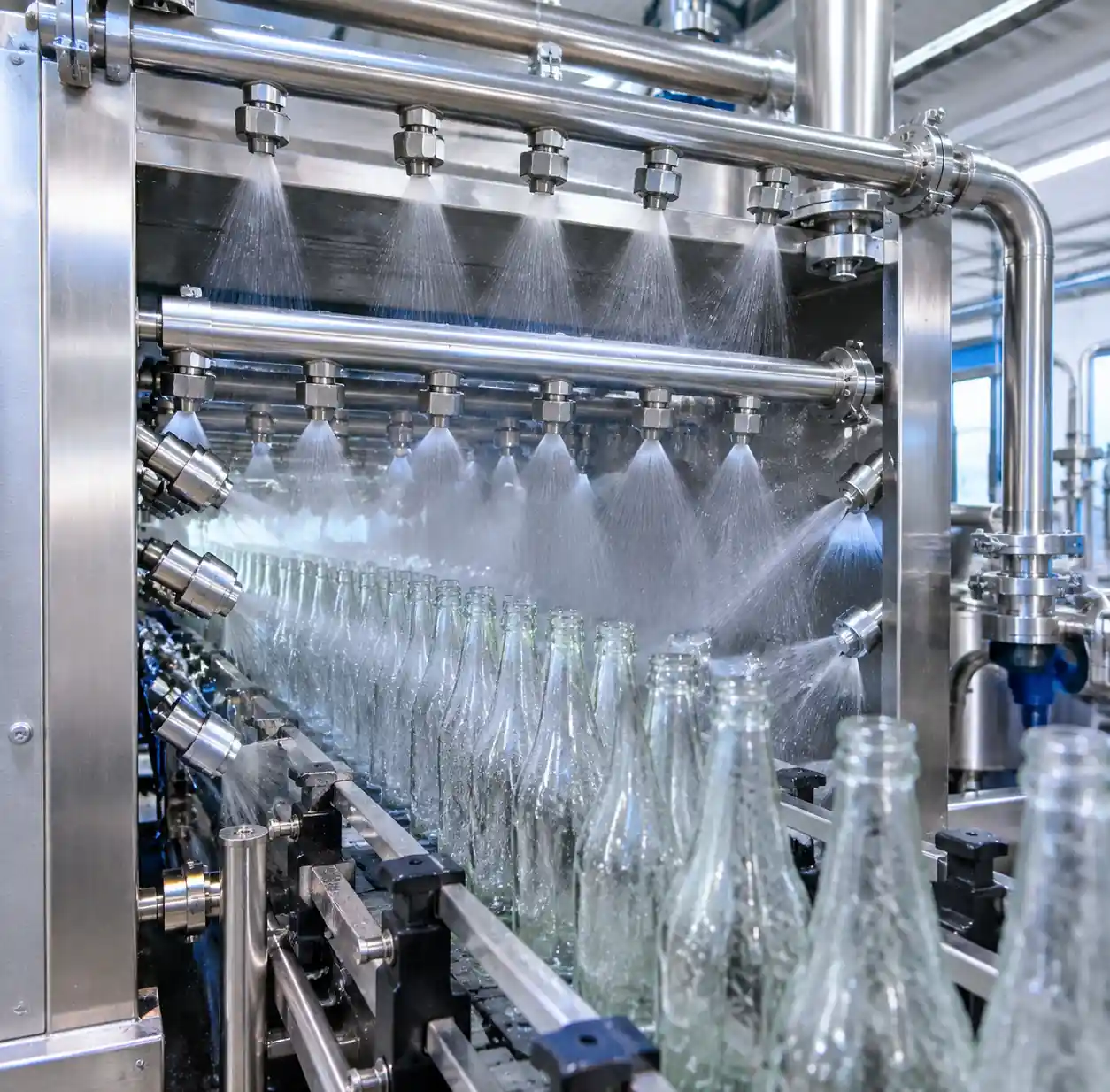

! 1-instalación de boquilla de lavado de botella de bebida Matriz industrial de boquillas para lavado de botellas instalada en la línea de producción de bebidas

El patrón de pulverización determina la uniformidad de la cobertura. Las botellas de cuello pequeño necesitan una puntería interna precisa que solo ciertas geometrías de toberas pueden proporcionar. Los recipientes de boca ancha permiten más opciones de boquillas pero requieren caudales más altos para lograr la misma intensidad de limpieza. La geometría de tu botella dicta la geometría de la boquilla, no al revés.

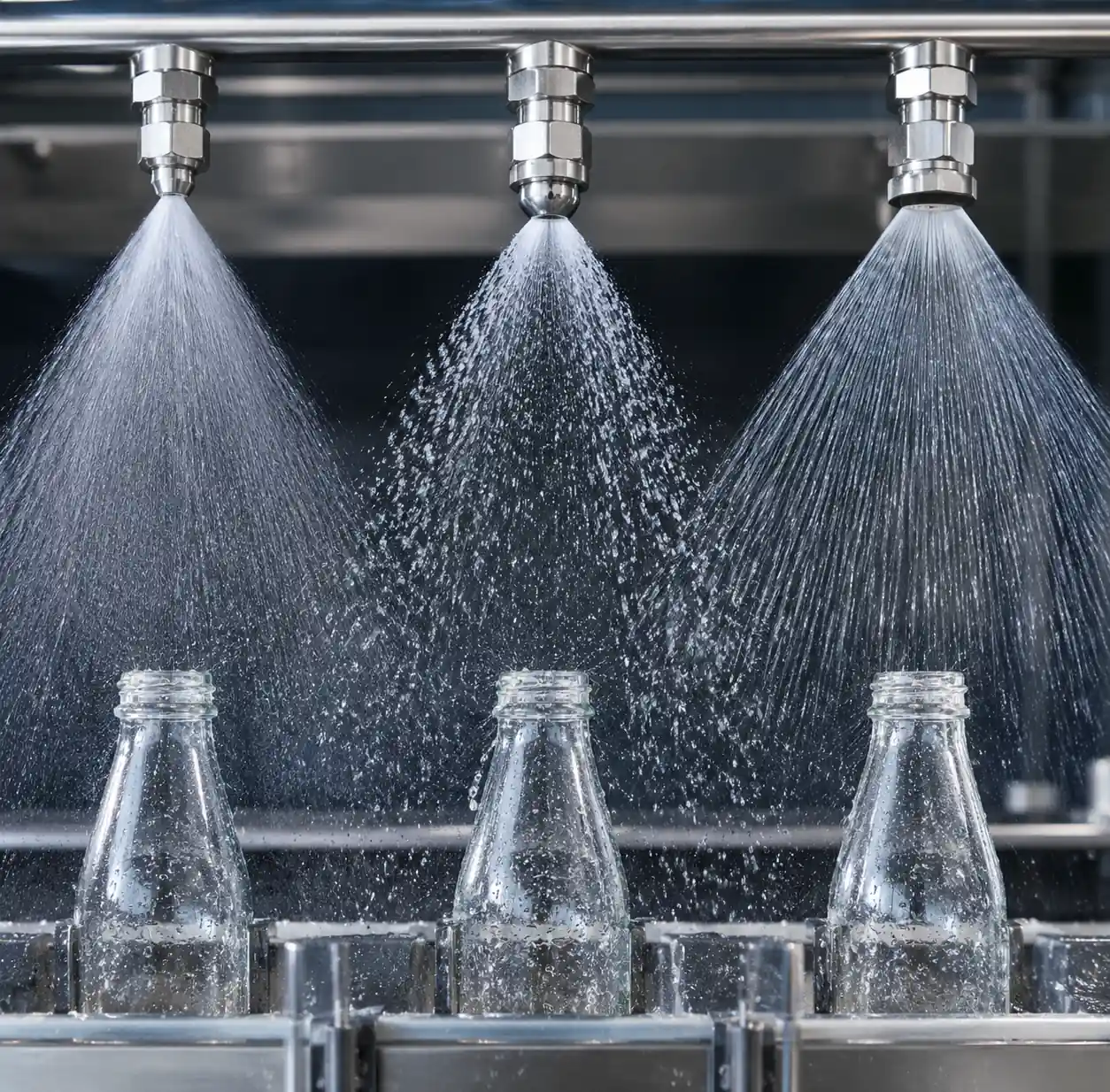

Entendiendo los requisitos del patrón de pulverización

Las diferentes etapas de lavado de botellas requieren características de pulverización distintas. El preenjuague elimina la contaminación grave y utiliza boquillas de alto flujo y baja presión para limpiar los residuos sin forzarlos a entrar en las grietas de las botellas. La etapa principal de lavado exige fuerza de impacto; aquí es donde las Boquillas de Cono Completo destacan, proporcionando una distribución uniforme de las gotas a lo largo de toda la superficie interna.

Las boquillas huecas en forma de cono crean un spray en forma de anillo ideal para superficies externas de botellas y etapas finales de enjuague donde quieres un drenaje completo sin acumulación. El patrón cubre los hombros de botella y las transiciones del cuello que a veces se pierden en el spray de cono completo. Para botellas de bebidas carbonatadas con geometrías internas complejas, combinar patrones en secuencia—cono completo para cuerpo, cono hueco para hombro—ofrece mejores resultados que cualquier tipo de boquilla individual. ! 2-comparación-patróns-rociado-lavado de botellas Diferentes patrones de pulverización respecto a las boquillas de cono completo, cono hueco y ventilador plano

Boquillas huecas de cono también gestionan mejor el agua con alto contenido de sólidos que los diseños de cono completo porque el centro abierto evita obstrucciones por la acumulación de partículas.

Normas de materiales y construcción

El acero inoxidable 316 es la base para las boquillas de contacto con bebidas, ofreciendo una resistencia superior a la corrosión frente a detergentes cáusticos y desinfectantes ácidos. He visto instalaciones que usan acero inoxidable 304 en sistemas CIP donde los niveles de cloruro en el agua de lavado causaron un fallo de picaduras en 18 meses. La prima de coste del 316 se amortiza sola al eliminar el reemplazo prematuro y el riesgo de contaminación por componentes corroídos.

El diseño sanitario significa más que la elección de materiales. Boquillas de pulverización con pinza con conexiones de tres abrazaderas permiten el desmontaje sin herramientas para inspección y limpieza, algo fundamental para el cumplimiento de la FSMA. Evita boquillas con grietas internas, patas muertas o roscas expuestas a zonas de contacto con el producto. Estos albergan biofilm que sobrevive a ciclos CIP estándar.

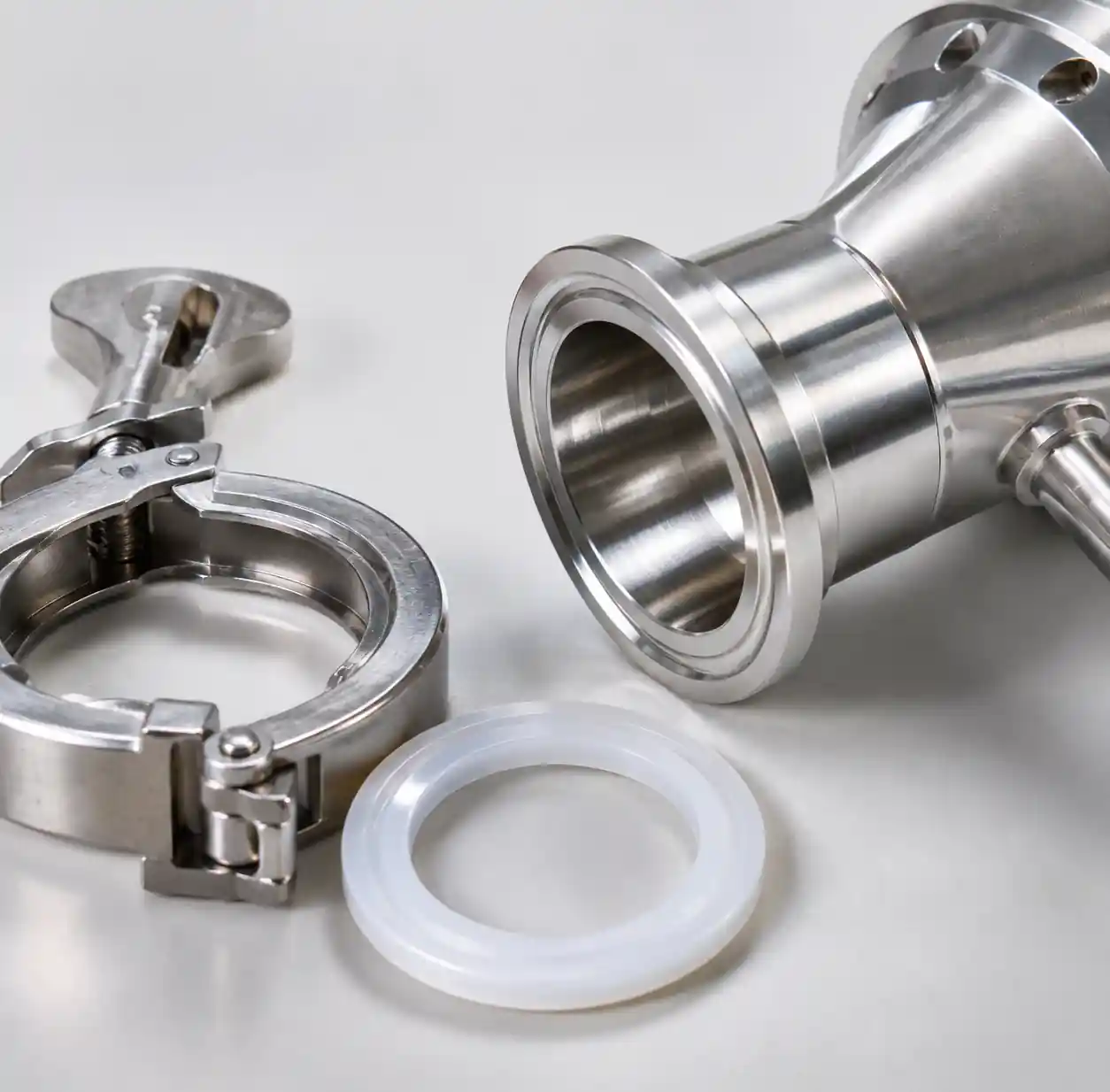

! 3-abrazadera-higiénico-tobera-detalle-conexión Conexión sanitaria de tres abrazaderas en la boquilla de pulverización de grado para bebidas

La certificación NSF/ANSI Standard 51 verifica que los materiales de la tobera, el acabado superficial y la geometría cumplen con los requisitos de equipos alimentarios. Las boquillas no certificadas pueden funcionar de forma idéntica pero generan responsabilidad para auditorías. La certificación también garantiza que el fabricante haya realizado pruebas de extractables, confirmando que no hay iones metálicos o aditivos plásticos que se filtren en el agua de lavado a temperatura de funcionamiento.

Especificaciones de rendimiento para una limpieza eficaz

Una presión del agua inferior a 30 psi rara vez proporciona suficiente fuerza de impacto para desalojar los residuos secos de la bebida. Las pruebas industriales muestran que la contaminación a base de azúcar requiere un mínimo de 40 psi en el orificio de la boquilla para romper los enlaces de adhesión, mientras que los productos que contienen proteínas (bebidas lácteos) necesitan 60+ psi. Pero una presión más alta no es universalmente mejor: superar los 100 psi en botellas PET de pared fina provoca deformación que desencadena tasas de rechazo aguas abajo.

El caudal y la presión trabajan juntos para definir la capacidad de limpieza. Una tobera con una potencia de 5 GPM a 60 psi proporciona una fuerza de impacto específica por unidad de área. Reducir la presión para ahorrar energía reduce proporcionalmente tanto el flujo como el impacto, cayendo potencialmente por debajo del umbral mínimo para una limpieza eficaz. La relación no es lineal: reducir la presión en un 25% podría reducir la efectividad de la limpieza en un 60% para ciertos tipos de suelo.

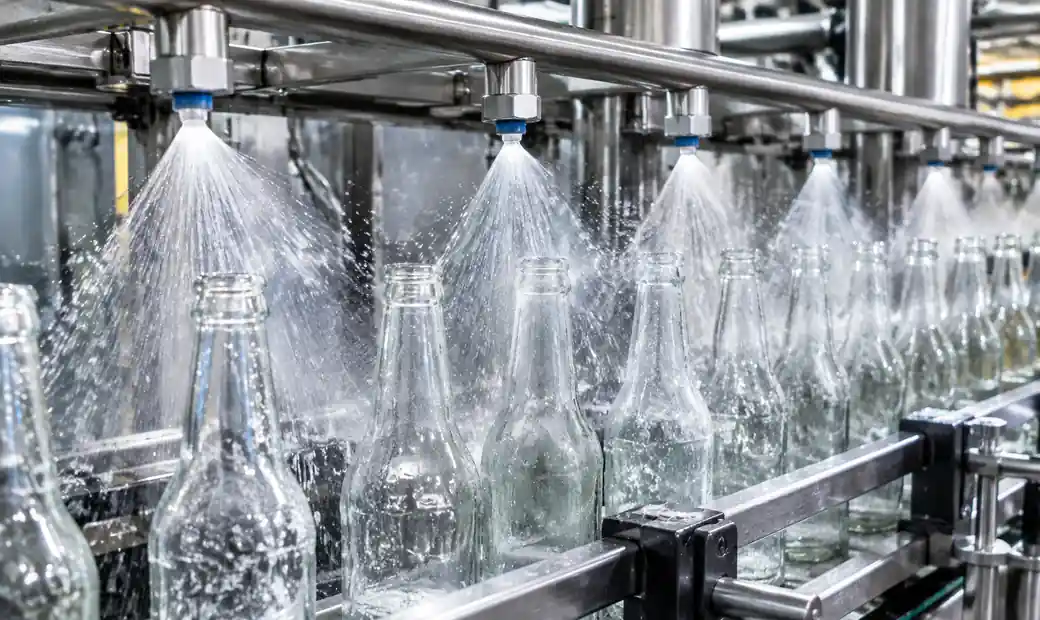

! 4-Operación de boquilla de lavado de botellas a alta presión Boquillas de pulverización de alta presión para limpiar botellas de bebidas a presión operativa

La temperatura amplifica la acción química pero afecta al rendimiento de la tobera. La mayoría de los sellos elastoméricos en boquillas pulverizadoras se degradan por encima de 180°F, y algunos adhesivos usados en ensamblajes adheridos fallan a altas temperaturas sostenidas. Si tu ciclo de lavado se calienta (rango de 160-180°F), especifica los sellos de alta temperatura (EPDM o PTFE) y verifica la temperatura máxima nominal de funcionamiento con el fabricante. Los sellos estándar de Buna-N, comúnmente usados en toberas de uso general, fallan rápidamente en soluciones cáusticas calientes.

Estrategias de limpieza por dentro vs exterior

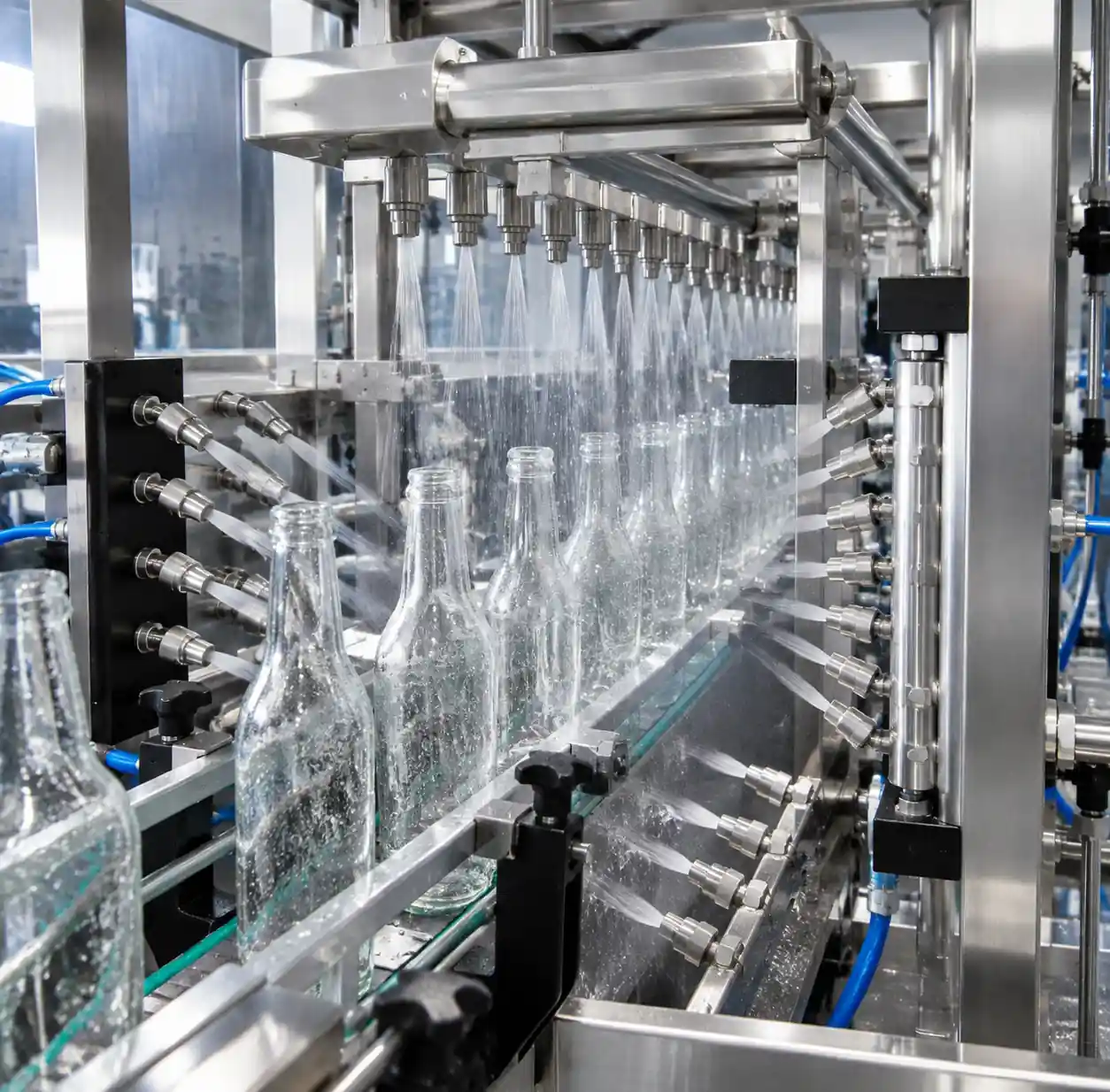

El lavado interno de botellas presenta desafíos diferentes a la limpieza externa. La superficie interior de las trampas se deposita en las transiciones de los hombros y las esquinas inferiores, donde los ángulos de impacto por pulverización son fundamentales. Las boquillas de cono completo montadas a lo largo del camino de la botella proporcionan un spray vertical que llega a las esquinas inferiores, pero las zonas de los hombros a menudo necesitan un spray cono hueco suplementario dirigido hacia abajo desde arriba.

La limpieza externa requiere menos precisión que la limpieza interna, pero a menudo combate una contaminación más persistente. Los lubricantes de la cinta transportadora y los residuos de adhesivo de etiquetas no responden solo al agua: necesitas acción química combinada con fuerza mecánica. Aquí es donde las toberas con asistencia de aire a veces superan a los diseños solo líquidos. El aire comprimido corta el agua superficial en gotas finas mientras proporciona una acción de fregamiento que los patrones de pulverización estática no pueden igualar. El equilibrio es el ruido y la capacidad del compresor de aire: añadir boquillas de aire a un túnel de lavado puede requerir mejoras en el sistema de aire comprimido. ! 5-zonas internas-externas-de limpieza de botellas Sistema de lavado de botellas que muestra las posiciones de las boquillas de limpieza internas y externas

La eliminación de espuma es un desafío específico de limpieza externa. Las boquillas líquidas estándar mueven la espuma sin colapsarla. Las boquillas de cuchillo de aire que combinan láminas de aire de alta velocidad con poca agua eliminan eficazmente la espuma y favorecen un secado rápido antes de que las botellas entren en zonas de llenado.

Recirculación y eficiencia del agua

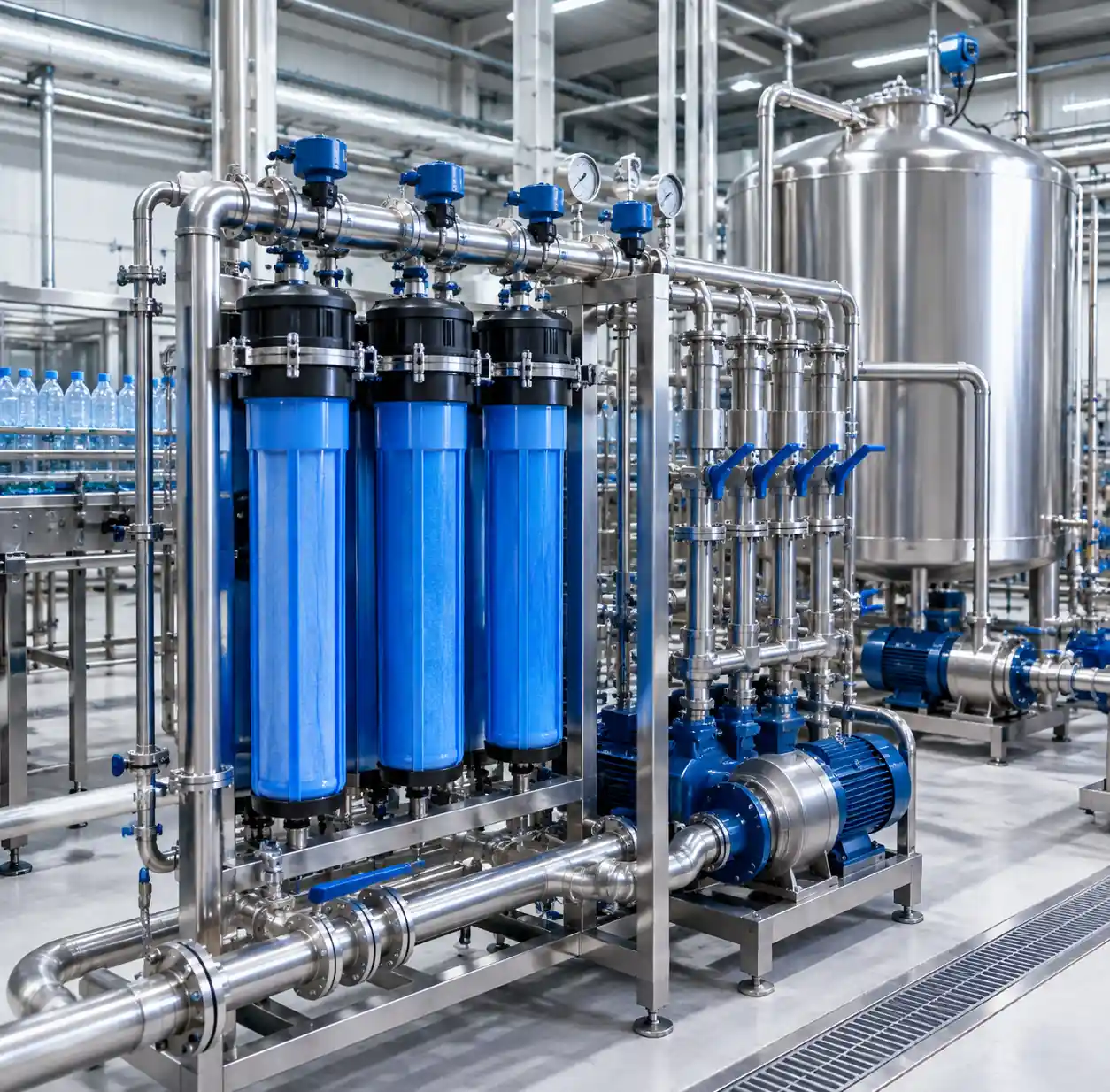

Los sistemas de lavado de varias etapas recirculan el agua de las etapas más limpias hacia las más sucias, concentrando progresivamente los contaminantes en el preenjuague mientras se utilizan agua dulce solo para el enjuague final. La selección de la boquilla afecta la viabilidad de la recirculación: los diseños propensos a obstruirse no pueden manejar agua recirculada con alta turbidez. Las boquillas de cono completo con diseños de paletas de paso libre toleran mejor la carga de partículas que las boquillas de cono hueco de orificio fino. ! 6-sistema de recirculación-filtración de agua Sistema de recirculación y filtración de agua para la línea de lavado de botellas

Los requisitos de filtración escalan según el tamaño del orificio de la boquilla. Un orificio de 0,125 pulgadas tolera partículas hasta aproximadamente 1/4 de ese diámetro (0,030 pulgadas) antes de que el riesgo de obstrucción aumente bruscamente. Si tu sistema de recirculación utiliza filtración de 50 mallas (aberturas de 0,0117 pulgadas), necesitas boquillas con orificios dimensionados en consecuencia—normalmente un mínimo de 0,187 pulgadas. Reducir el tamaño genera paradas frecuentes de limpieza que eliminan el ahorro de agua que pretendías lograr.

El porcentaje de recuperación de agua determina el retorno del valor de los sistemas de recirculación. Las instalaciones que alcanzan una recuperación del 70%+ suelen utilizar tres o más etapas de lavado con agua progresivamente más limpia. Las toberas de cada etapa deben mantener el rendimiento a pesar de la calidad variable del agua: turbidez, sólidos disueltos y temperatura, todos cambian a medida que el agua circula por el sistema.

Optimización de la velocidad de línea

El rendimiento de lavado depende del tiempo de permanencia: cuánto tiempo permanece cada botella en la zona de pulverización. La velocidad de la cinta transportadora y el área de cobertura de la boquilla deben alinearse para asegurar el tiempo mínimo de residencia para una limpieza eficaz. Una botella que se mueve a 200 pies por minuto a través de un túnel de lavado de 2 pies solo experimenta 0,6 segundos de contacto con el spray. Si tu contaminación requiere un mínimo de 2 segundos de contacto, o la ralentizas a 60 pies por minuto o extiendes la longitud del túnel a 6,7 pies.

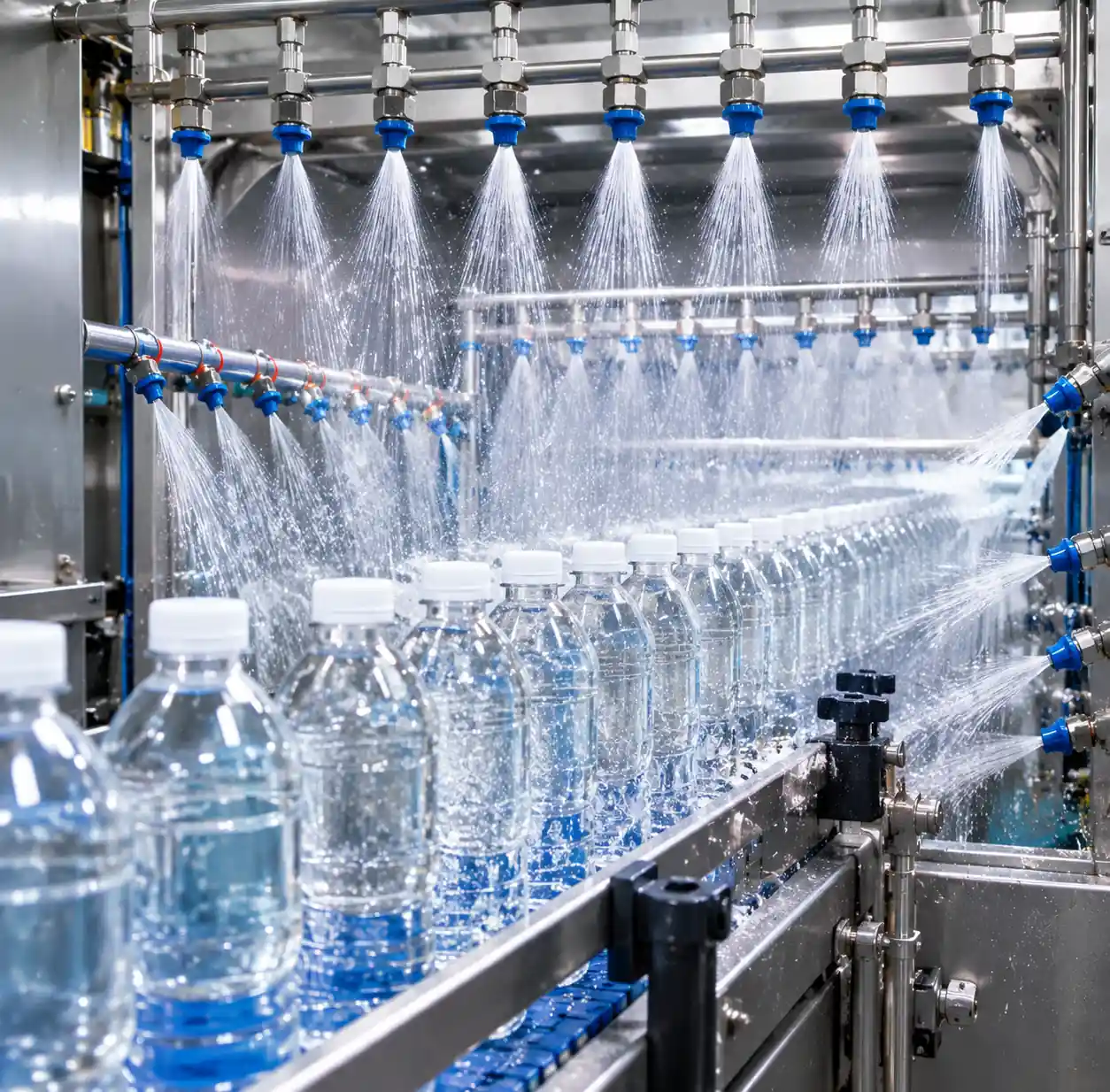

! 7-Transportadora-Alta-Velocidad-Lavado de Botellas Transportador de botellas de alta velocidad moviéndose a través de un túnel de lavado de boquillas de varias filas

Varias filas de toberas aumentan el tiempo efectivo de permanencia sin alargar la longitud del túnel. La posición escalonada de la boquilla previene la sombra por pulverización donde la zona de impacto de una boquilla bloquea la cobertura de otra. He optimizado líneas de modo que añadir una tercera fila de boquillas desplazadas permitió un aumento del 40% en la velocidad sin reducir la efectividad de la limpieza—el coste de capital de boquillas y fontanería adicional se amortizó en menos de cuatro meses gracias al aumento de la producción.

Los sistemas de indexación (stop-and-spray) frente al lavado por movimiento continuo representan diferentes estrategias de optimización. El indexado permite un tiempo de permanencia más largo y ciclos de limpieza más agresivos, pero limita la velocidad máxima de la línea. Los sistemas continuos soportan velocidades más altas pero requieren matrices de toberas más sofisticadas para mantener una cobertura adecuada. El punto de decisión suele situarse en torno a 150-200 contenedores por minuto; por debajo de eso, la indexación suele tener sentido económico; Por encima de eso, el movimiento continuo se vuelve necesario.

Integración con sistemas existentes

Adaptar nuevas boquillas a los túneles de lavado existentes requiere verificar la presión y la capacidad de caudal disponibles del agua. Añadir toberas rotativas de impacto que consumen 8 GPM cada una cuando tu sistema actual entrega 40 GPM en total significa que solo puedes operar cinco toberas simultáneamente, lo cual puede ser insuficiente para una cobertura completa. Mide la presión real de funcionamiento en el colector, no solo la potencia nominal de la bomba de suministro, porque la caída de presión a través de la tubería de distribución reduce lo que llega a las toberas.

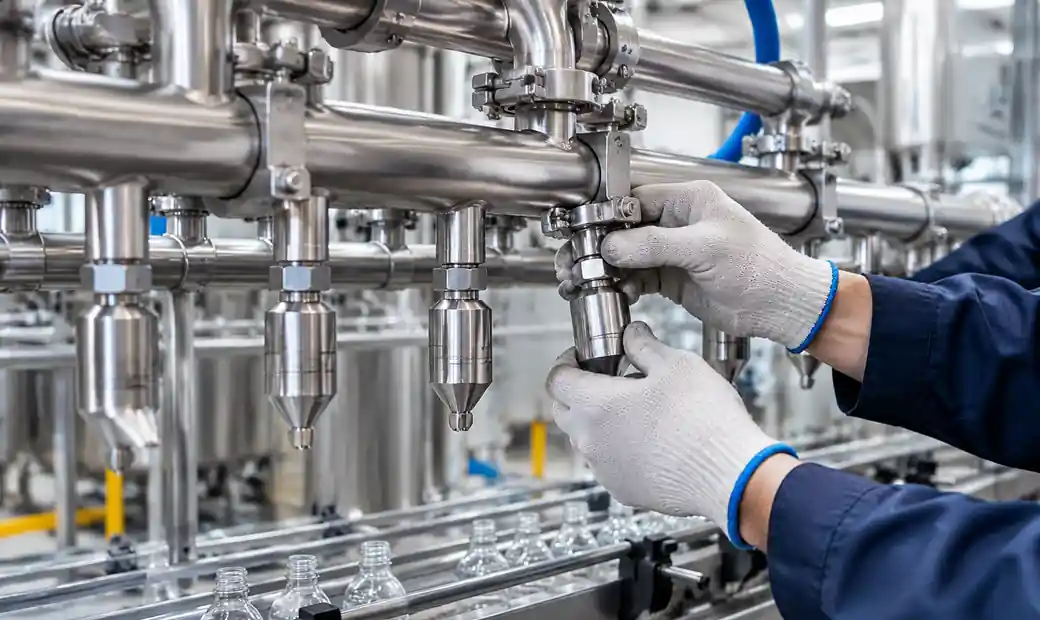

! 8-boquilla-instalación-instalación-existente-sistema Instalación de boquillas de pulverización en el colector de lavado de botellas existente

La compatibilidad de montaje parece sencilla, pero crea problemas cuando se pasa por alto. Las conexiones roscadas NPT comunes en sistemas antiguos sellan mediante interferencia roscadora, mientras que los diseños sanitarios más recientes usan conexiones de abrazadera con juntas. Los tipos de conexión de mezcla requieren adaptadores que introduzcan posibles puntos de fuga y grietas, contrariamente a los principios de diseño sanitario. Cuando sea posible, estandariza un tipo de conexión en todo el sistema durante las adaptaciones.

La integración del sistema de control afecta a la selección de la boquilla cuando implementas ajustes automáticos del ciclo de lavado. Las boquillas accionadas neumáticamente que encienden/apagan o ajustan el ángulo de pulverización permiten diferentes recetas de lavado para distintos tipos de botellas sin intervención manual. Pero añadir válvulas de control y actuadores aumenta la complejidad del sistema: estás cambiando la flexibilidad operativa por la carga de mantenimiento. Boquillas simples y siempre encendidas requieren menos supervisión y tienen menos modos de fallo.

Preguntas frecuentes

¿Qué presión mínima necesito para un lavado de botellas efectivo?

La mayoría de los lavados de botellas requieren un mínimo de 30-40 psi en la boquilla para una fuerza de impacto adecuada. Los residuos a base de azúcar suelen necesitar 40+ psi, mientras que la contaminación por proteínas puede requerir 60+ psi. Verifica la presión en la boquilla, no solo en la bomba: las pérdidas del sistema reducen la presión disponible en un 20-30% en instalaciones típicas.

¿Cómo evito que la boquilla se obstruya en el agua de lavado recirculada?

Usa boquillas con diseños de paso libre donde el diámetro mínimo del orificio sea al menos 4 veces el tamaño de tu malla filtrante. Para filtración de 50 mallas (0,0117 pulgadas), especifique boquillas con orificios de 0,187 pulgadas o mayores. Considera boquillas rotativas autolimpiantes para corrientes de agua muy contaminadas.

¿Puedo mezclar diferentes tipos de boquillas en el mismo túnel de lavado?

Sí: el lavado en varias etapas se beneficia de las combinaciones de patrones. Usa un abanico plano o cono hueco para eliminar los restos antes del enjuague, cono completo para la cobertura principal y cono hueco otra vez para el enjuague final. Asegúrate de que los requisitos de presión y flujo de cada etapa coincidan con tu suministro disponible.

¿Cuál es la diferencia entre las boquillas de grado alimentario y las certificadas por la NSF?

De grado alimentario suele significar materiales adecuados (acero inoxidable, plásticos conformes con la FDA), pero carece de verificación de terceros. La certificación NSF/ANSI 51 requiere pruebas estandarizadas de materiales, acabado superficial y diseño para confirmar que no hay riesgo de contaminación del producto. Los auditores reconocen la certificación NSF; Las afirmaciones "aptas para alimentos" sin certificación tienen menos peso.

¿Con qué frecuencia debería cambiar las boquillas del spray?

Inspeccionar trimestralmente indicadores de desgaste: distorsión del patrón de pulverización, disminución del caudal o erosión visible del orificio. Las boquillas de acero inoxidable en servicio de agua limpia suelen durar 2-3 años. Cambia antes si ves asimetría de patrón o si el caudal medido cae un 10%+ por debajo de la especificación a presión estándar.

¿Las boquillas rotativas requieren más mantenimiento que las boquillas de pulverización estática?

Los diseños rotativos tienen piezas móviles (rodamientos, sellos) que requieren inspección y lubricación periódicas. Espera mantenimiento cada 6-12 meses frente a prácticamente cero mantenimiento para las boquillas estáticas. El equilibrio es un rendimiento de limpieza 2-3 veces mejor en aplicaciones difíciles; si necesitas esa capacidad, la carga de mantenimiento merece la pena.

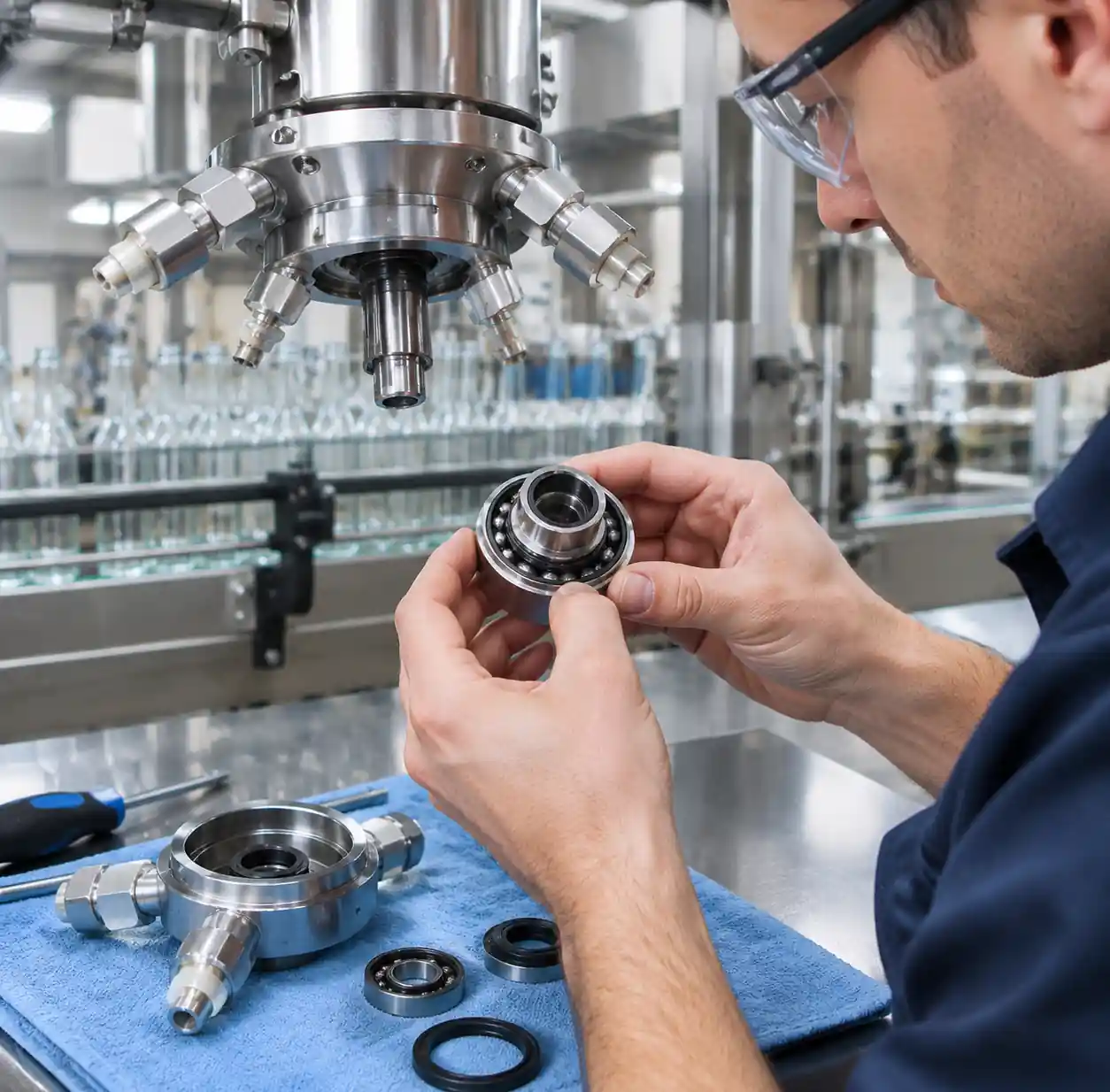

! 9-tobera-rotativa-impacto-mantenimiento Técnico realizando inspección de mantenimiento en la boquilla rotatoria de lavado

Conclusión

La selección de la boquilla para lavado de botellas afecta directamente a la eficiencia, la postura de cumplimiento y la capacidad de producción de tu operación de bebidas. La combinación adecuada de patrón de pulverización, especificación de material y características de rendimiento reduce el consumo de agua, acelera la velocidad de la línea y garantiza estándares de higiene coherentes. Empieza documentando la geometría de tu botella, el tipo de contaminación y las limitaciones actuales del sistema: limitaciones de presión, caudal y espacio. Adapta los tipos de boquillas a etapas específicas de lavado en lugar de buscar una solución universal única, y verifica la certificación NSF para cualquier componente de contacto con alimentos.

No pases por alto la complejidad de integración al actualizar las toberas. La boquilla con mejor rendimiento falla si tu suministro de agua actual no puede proporcionar la presión y el caudal necesarios, o si el montaje de hardware crea infracciones en el diseño sanitario. Prueba las boquillas candidatas en condiciones reales de producción antes de comprometerte con la modernización completa del túnel; las afirmaciones sobre patrones de pulverización en los datos del catálogo no siempre se traducen en una limpieza efectiva de tu contaminación específica bajo las condiciones químicas de tu agua. Concéntrate en el rendimiento verificado en tu solicitud, no en especificaciones teóricas.
