Cómo reducir el consumo de agua en un 30% en la limpieza industrial mediante una selección optimizada de boquillas

En nuestro trabajo de campo con sistemas de lavado de piezas en plantas de automóviles y electrónica, vemos consistentemente el mismo problema: instalaciones que usan boquillas de pulverización genéricas sin ningún flujo que desperdician entre el 25 y el 40% de su agua. Más allá del impacto medioambiental, con 4–8 dólares por mil galones (incluyendo calefacción, filtración y tratamiento), ese desperdicio suma fácilmente decenas de miles en costes operativos anuales. Para una gama completa de boquillas de limpieza industrial y soluciones de pulverización diseñadas para abordar estos desafíos, consulte nuestra visión general de la aplicación.

Esta guía repasa el enfoque práctico de ingeniería que utilizamos para reducir el consumo de agua en aproximadamente un 30% en aplicaciones típicas de limpieza industrial, sin perder la efectividad de la limpieza. Aprenderás a ajustar los patrones de pulverización con la geometría de la pieza, calcular el flujo y la presión, y validar la cobertura con métodos sencillos de campo.

Índice

1. [Por qué las boquillas estándar son aguas residuales: el problema de la brecha de cobertura](#1-por qué-boquillas-estándar-aguas residuales-la-brecha-de la cobertura)
2. [Parámetros críticos para limpieza eficiente en agua] (#2-parámetros-críticos-para-la limpieza eficiente en agua)
3. Selección de tipo de tobera para aplicaciones de limpieza
4. [Metodología de reducción de agua paso a paso] (#4-metodología de reducción de agua paso a paso)
5. [Ejemplo Funcionado: Reducción de agua en lavadora de piezas automotrices](#5-ejemplo-trabajado-reduciendo-agua-en-lavadora-de-recambios de automóvil)
6. [Técnicas de validación y medición de campo] (#6-técnicas-de-validación-y-medición)
7. Errores comunes que aumentan el desperdicio de agua
8. FAQ
9. Conclusión y siguientes acciones

1. Por qué las boquillas estándar desperdician agua: el problema de la brecha de cobertura

La mayoría de los sistemas de limpieza que auditamos sufren de "brechas de cobertura"—áreas donde la solapamiento de pulverización es excesiva (desperdicio de agua) o insuficiente (requiriendo ciclos más largos o mayor caudal para compensar). Esto ocurre porque las boquillas se eligen según el tamaño de la conexión o lo que hay en stock, no por la geometría de pulverización adaptada al trabajo.

Toma una arandela típica de cinta transportadora con ocho boquillas completas de cono a 5 GPM cada una, 40 PSI: 40 GPM en total. Pero cuando mapeamos la cobertura real con papel sensible al agua, solo el 60–65% de la superficie de la pieza recibe un impacto adecuado. El resto necesita un tiempo de ciclo prolongado, lo que duplica el consumo de agua para una limpieza completa.

Causas raíz que vemos repetidamente:

• Ángulo de pulverización incorrecto: Un cono completo de 90° a 18 pulgadas del objetivo da un círculo de 31 pulgadas. Si las piezas miden 12 pulgadas de ancho, el 40% del spray falla por completo.
• Presión excesiva: Duplicar la presión de 40 a 80 PSI solo aumenta el caudal en un 41% (Q = K√P), lo que reduce los rendimientos mientras se desperdicia agua y energía.
• Tipo de tobera incorrecto: Los conos completos distribuyen el flujo de forma uniforme, pero los ventiladores planos o conos huecos concentran el flujo donde es necesario.

! 1-pulverización-hueco-hueco-agua-papel

Impacto económico: Una operación de tres turnos con 6.000 h/año a 40 GPM con un coste total de 6 dólares por 1.000 galones, reduciendo a 28 GPM, ahorra 4.320 dólares al año por máquina. La recuperación suele ser inferior a 3 meses cuando las boquillas adecuadas cuestan entre 800 y 1.200 dólares.

2. Parámetros críticos para una limpieza eficiente en el consumo de agua

La reducción del agua requiere equilibrar cuatro parámetros interdependientes.

2.1 Fuerza de impacto (Poder de limpieza)

F = 0,0527 × Q × √P (F en lbf, Q en GPM, P en PSI).

Según nuestras pruebas, los suelos ligeros necesitan entre 0,15 y 0,30 lbf; los fluidos de corte pesados necesitan entre 0,40 y 0,80 lbf. Puedes reducir el caudal si optimizas la presión; la fuerza de impacto depende de ambas.

2.2 Tamaño de gotas y uniformidad de cobertura

Para superficies planas, apunta a gotas de 400–800 μm (Dv0,5). Para agujeros ciegos, 200–400 μm funciona mejor. Las gotas por debajo de 150 μm pierden rápidamente el momento y se evaporan en tanques calefactados, desperdiciando agua y energía.

2.3 Ángulo de pulverización y distancia de distancia

Diámetro de cobertura = 2 × de distancia × tan(ángulo/2).
Para un ventilador plano de 65° con un distanciamiento de 12 pulgadas, la cobertura es de unos 14 pulgadas. Ajusta la cobertura al ancho de la pieza con un solapamiento del 10–15%. Evita quedar por defecto en 80° o 110°—ángulos más estrechos (40–65°) concentran el flujo.

2,4 Tiempo de ciclo vs. caudal

Los refrigerantes solubles en agua necesitan 0,08–0,15 gal/ft²; Los aceites de corte necesitan entre 0,15 y 0,25 gal/ft². Puedes usar flujo alto + ciclo corto o bajo caudal + ciclo más largo: busca el equilibrio que minimice el agua total manteniendo el rendimiento.

3. Selección de tipo de boquilla para aplicaciones de limpieza

Lógica de selección: Para partes planas/ligeramente curvadas → ventilador plano (50–65°). Para → 3D complejos mezcla cono completo + ventilador plano. Para conos cilíndricos → huecos. Para suelos pesados → chorro plano, pre-pulverizar y luego ventilar plano.

4. Metodología de reducción de agua paso a paso

Paso 1: Documentar la línea base actual

Mide el GPM total (medidor de caudal), la presión en las toberas, el tiempo de ciclo, las dimensiones de la pieza, las especificaciones actuales de la boquilla y el agua por pieza. Calcula galones por pie cuadrado—esa es tu línea base.

Paso 2: Mapear la cobertura actual de pulverización

Utiliza papel sensible al agua o polvoreado de harina. Busca huecos, sobresalpicado y zonas de solapamiento. Normalmente encontramos que entre el 30 y el 45% del volumen de pulverización queda fuera de la pieza: residuos inmediatos.

! Comparación de patrones de pulverización de dos tipos de boquilla

Paso 3: Calcular la fuerza de impacto requerida

Según el tipo de suelo, prueba con presiones/caudales más bajos hasta que la limpieza falle. Utiliza la ecuación de impacto para encontrar un Q mínimo en varios P. A menudo puedes reducir el flujo entre un 20 y un 30% ajustando la presión.

Paso 4: Diseñar la disposición óptima de la boquilla

• Tipo de boquilla de recogida (véase Sección 3).
• Calcular el ángulo de pulverización para igualar el ancho de la pieza + solapamiento del 10–15%.
• Establecer distancia de distancia.
• Determinar el número de boquillas.
• Elegir el tamaño del orificio para el flujo objetivo a presión óptima (típicamente 30–60 PSI).

Paso 5: Especificar los materiales de la boquilla para la longevidad

Boquillas gastadas fluyen hacia arriba, deshaciendo tus ahorros.

Nota económica: El desgaste de la boquilla aumenta el caudal entre un 15 y un 25% antes de daños visibles. Si reduces el caudal en un 30% pero las boquillas se desgastan en 8 meses, pierdes la mitad de tus ahorros. Invierte en el material adecuado desde el principio.

Paso 6: Prueba y valida

Instala nuevas boquillas, verifica el caudal, la uniformidad de la cobertura (papel sensible al agua), la eficacia de la limpieza y ajusta el tiempo de ciclo si es necesario.

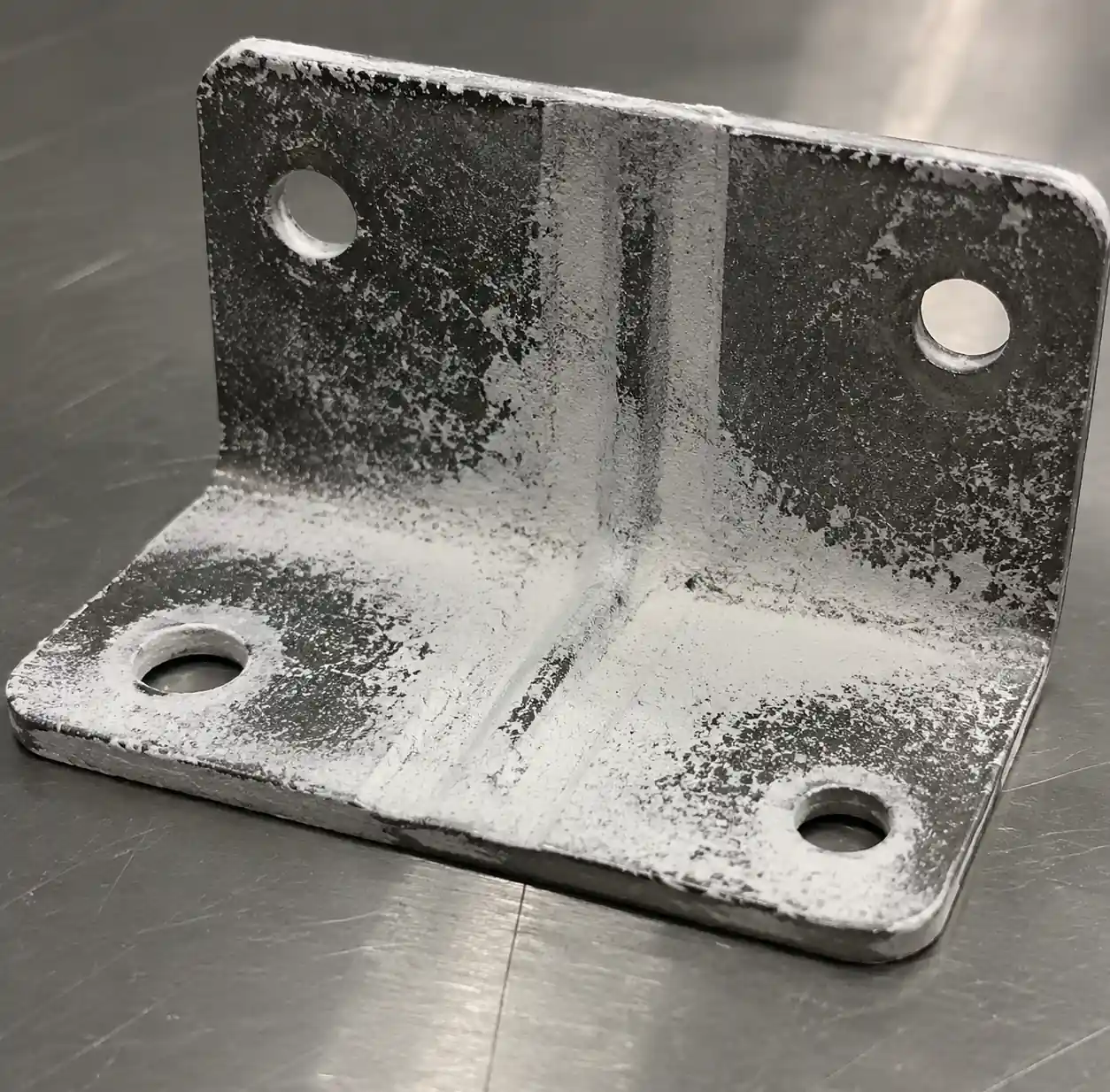

! 3-cobertura-validación-harina-método-polvo

5. Ejemplo resuelto: Reducir el agua en el lavapiezas de automóviles

Aplicación: Arandela de pulverización para cintas transportadoras para soportes de acero estampado (8" de ancho, 12" de largo), 6 pies/min.

Línea base: 10 toberas completas de cono, ángulo de 80°, 4,2 GPM cada una a 45 PSI → 42 GPM totales. Las piezas pasan 80 segundos en la zona de lavado. Agua por parte: 0,56 galón.

Problema: El papel sensible al agua mostraba un spray de 80° a 16" de distancia que daba círculos de 29"; las partes solo de 8" de ancho, ~72% del spray fallaba.

Optimización:

• Cambio a ventilador plano de 50°, separación de 12" → cobertura de 11" (adecuada con solapamiento).
• Orificios de tamaño para 2,8 GPM a 40 PSI.
• Impacto controlado: F = 0,0527 × 2,8 × √40 = 0,93 lbf (supera el mínimo de 0,40).
• Reducción de toberas de 10 a 8.

Resultados:

• Caudal total: 22,4 GPM (reducción del 47%).
• Agua por parte: 0,30 gal (reducción del 46%).
• Tasa de aprobación de limpieza: 98,2% frente a 98,5% de referencia.
• Ahorro anual: 8,7 millones de galones → 52.200 dólares a 6 dólares/1.000 galones.
• Reembolso: 1,8 meses (coste de la adaptación 4.800 dólares).

! Optimización de la arandela-ante-después-de 4-soportes de automóvil

6. Técnicas de validación y medición de campo

6.1 Mapeo de cobertura

• Papel sensible al agua: El amarillo se vuelve azul donde se moja. Cuesta entre 20 y 40 dólares por prueba.
• Pulverización de harina: Cubrir las partes con harina; Las zonas sin lavar muestran huecos. El coste es insignificante.
• Indicador de fuerza de impacto: Usar la escala de muelle en la posición de la pieza—verificar umbral de fuerza. Costaba entre 100 y 300 dólares.

6.2 Monitorización continua

Instala un caudalímetro (200–600 $). Registrar mensualmente: cuando el caudal aumenta entre un 10 y un 15% por encima del valor inicial, cambiar las boquillas.

6.3 Inspección de desgaste de la tobera

Inspecciona cada 6–12 meses. Busca orificios agrandados, bordes redondeados, patrón distorsionado o un flujo un 15% por encima de las especificaciones. Cámbiala inmediatamente: una boquilla desgastada que suba un 20% puede compensar el ahorro de dos buenas boquillas.

! 6-aire-atomizando-boquilla-fino-pulverizando-enjuague

7. Errores comunes que aumentan el desperdicio de agua

Error 1: Sobrepresurización para compensar el tipo incorrecto de boquilla
El aumento de presión solo eleva el caudal de forma modesta y no corrige los huecos de cobertura. Primero fija la boquilla y luego optimiza la presión.

Error 2: Usar ángulos de pulverización de serie sin análisis geométrico
Las boquillas de 80° o 110° son fáciles de agarrar, pero la mayoría de las piezas de menos de 18" de ancho funcionan mejor con ángulos de 40–65°. Aprovecha las correctas: la recuperación es rápida.

Error 3: Ignorar el desgaste de la boquilla hasta que sea visible
El flujo puede aumentar entre un 15 y un 25% antes de que veas distorsión del patrón. Programar comprobaciones periódicas de flujo y reemplazos (12–24 meses para latón/SS, 36–48 meses para cerámica).

Error 4: Tipo de boquilla única para todas las superficies
Mezcla ventiladores planos para zonas planas, conos completos para cobertura general y chorros planos para depósitos pesados. Esto reduce el caudal total entre un 20 y un 30% y mejora la uniformidad.

Error 5: No validar la cobertura tras la instalación
Si no mapeas la cobertura, no sabes si realmente lo has conseguido. Haz siempre pruebas de papel o harina sensibles al agua: el 40% de las instalaciones requieren ajustes finos.

8. Preguntas frecuentes

P: ¿Puedo lograr una reducción del 30% en cualquier aplicación de limpieza?

No siempre. Los mayores ahorros (30–50%) se producen en sistemas que utilizan conos completos en partes planas. Las geometrías 3D complejas suelen mostrar entre el 15 y el 25%. El lavado de tanques suele alcanzar el 20–30%. Los resultados dependen de tu punto de partida y de la complejidad de las piezas.

P: ¿Reducir el flujo aumenta el tiempo de ciclo y reduce el rendimiento?

Solo si caes por debajo de la fuerza de impacto requerida. En el ~70% de nuestros proyectos, el tiempo de ciclo se mantiene igual o disminuye ligeramente. En un 30%, extendemos el ciclo entre un 10 y un 20 %, pero seguimos reduciendo el volumen total de agua entre un 20 y un 30 %.

P: ¿Cuál es el periodo típico de retorno de inversión para optimizar la boquilla?

Para operaciones de dos o tres turnos, el pago es de 2 a 6 meses. Turno individual: 6–12 meses. La mediana en todos nuestros proyectos es de 4,5 meses.

P: ¿Cuántas boquillas necesito después de optimizar?

Calcula el ancho de cobertura por tobera desde el ángulo y la distancia. Divide el ancho de la pieza por eso, añade un 10–15% de solapamiento para las boquillas adyacentes. Para las cintas transportadoras, divide la longitud de la zona de lavado entre (velocidad × mínima permanencia) para obtener el recuento total.

P: ¿Puedo reducir también el agua del enjuague?

Sí, los enjuagues suelen usar caudales aún más altos pero requieren menor impacto. Normalmente reducimos el flujo de enjuague entre un 35 y un 45% usando toberas planas de aire o pulverización fina para ventiladores, que mojan bien las superficies con menos agua.

9. Conclusión

La optimización sistemática de la boquilla puede reducir el consumo de agua aproximadamente en un 30% en la mayoría de las instalaciones. Los pasos principales: mapear la cobertura de corriente para encontrar residuos, seleccionar boquillas que coincidan con la geometría de la pieza, calcular los ángulos y caudales correctos, y validar con pruebas de campo. Las mayores ventajas provienen de eliminar el exceso de pulverización mediante el tipo y ángulo adecuados; beneficios secundarios de la optimización de presión y conteo; y la elección de materiales garantiza que los ahorros perduren. Para profundizar en los 5 parámetros críticos que determinan el rendimiento de la boquilla—caudal, presión, ángulo de pulverización, desgaste del material y tamaño de las gotas—consulta nuestra guía detallada. Y si tu aplicación implica limpieza de tanques, nuestra guía de selección de toberas de limpieza de tanques rotatorios ofrece información adicional sobre diseños de rotación libre frente a rotación controlada.
